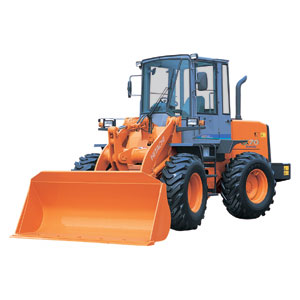

Hitachi LX70 / LX80
|
|
| LX70-7 | LX80-7 | ||
| Емкость ковша с режущей кромкой, м3 | 1,3 | 1,6 | |
| Емкость ковша с зубьями, м3 | 1,2 | 1,5 | |
| Вес с навесом/с кабиной, кг | 6700/7000 | 8290/8590 | |
| Гидр. Время цикла | Рукоять Поднятие/Опускание, сек | 5,0/3,0 | 5,6/3,0 |
| Разгрузочный ковш, сек | 1,0 | 1,2 | |
| Макс. Скорость передвижения, км/ч | 34,5 | 34,5 | |
| Коробка передач | Гидростатическая трансмиссия с двухскоростной автоматической коробкой передач (высокая/низкая) | ||
| Усилие тяги, кН | 61,7 | 79,4 | |
| Двигатель | Модель | ISUZU BB-4BG1T | ISUZU DD-4BG1T |
| Мощность по системе DIN 6271, кВт/л.с. | 64,7/88 | 80,9/110 | |
| Мощность по системе SAE J1349, кВт/л.с. | 64,7/87 | 80,9/108 | |
| Рабочий объем, л | 4,3 | 4,3 | |
| Рабочий тормоз | Дисковый, мокрого типа | Дисковый, мокрого типа | |
| Стояночный тормоз | Барабанный, сухого типа | Барабанный, сухого типа | |
| Размер шин | 16,9-24-10PR(L2) | 18,4-24-10PR(L2) | |
| Топливный бак, л | 140 | 155 | |
| Статическая опрокидывающая нагрузка, кг.
Ковш с режущей кромкой | - прямые колёса | 4.110 | 5.370 |
| - при полном повороте | 3.610 | 4.500 | |
| Статическая опрокидывающая нагрузка, кг.
Ковш с зубьями | - прямые колёса | 4.180 | 5.460 |
| - при полном повороте | 3.680 | 4.590 | |
| Кабина | FOBS\ROBS | FOBS\ROBS | |
|
Примечание: Технические характеристики применимы к машине со стандартным оборудованием. |
| Примечание:

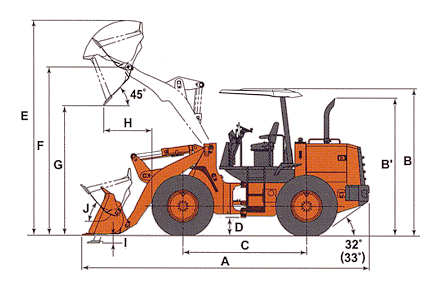

1. На рисунке показана модель погрузчика LX70-7 2. Данные в скобках относятся к модели погрузчика LX80-7 |
| LX70-7 | LX80-7 | ||
| A Длина | 6075 | 6420 | |
| B Высота по навесу и кабине | 3060 | 3150 | |
| B' Высота по выхлопной трубе | 2870 | 2960 | |
| Ширина по колесам | 2870 | 2960 | |
| C Колесная база | 2600 | 2725 | |
| D Дорожный просвет | 365 | 375 | |
| Колея | 1725 | 1820 | |
| Ширина ковша | 2340 | 2480 | |
| Радиус поворота
(по внутреннему колесу) | 4440 | 4690 | |
| Продольный радиус проходимости,
положение ковша - при транспортировке груза | 5215 | 5470 | |
| E Высота по макс. поднятому ковшу | 4510 | 4685 | |
| F Высота по шарнирному пальцу ковша | 3515 | 3615 | |
| G Расстояние от ковша с наклоном в 45o до земли при
разгрузке, макс. высота | 2710 | 2750 | |
| H | Зона действия ковша с наклоном
в 45o, макс. высота | 1020 | 1040 |
| Зона действия ковша с наклоном
в 45o, на расстоянии 2,13 м до земли | 1420 | 1470 | |
| I Глубина копания (горизонтальный угол копания) | 85 | 75 | |
| J Макс. амплитуда ковша при транспортировке груза в нем | 48o | 48o | |
|
Примечание: Универсальный ковш с режущей кромкой. |
Стандартное оборудование
Кабина
Навес (2-х опорный)
Комбинированный переключатель
Рычаг блокировки навесного оборудования
Рычаг блокировки коробки передач
Зеркало заднего вида
Дополнительное оборудование
Ковш для легких сыпучих материалов объемом 1,5 м3 для модификации LX70-7
Ковш для легких сыпучих материалов объемом 1,8 м3 для модификации LX80-7
Ковш с зубьями
Кабина
Кабина с защитой оператора от опрокидывания/падающих предметов (ROPS/FOPS)
Примечание: Дополнительное оборудование может варьироваться в зависимости от страны. За дополнительной информацией обращайтесь к Вашему ближайшему дилеру Hitachi.
Технические характеристики
Гидростатическая трансмиссия
Возврат ковша в режим копания
Усилитель рулевого управления
Стояночный тормоз (подтормаживающий)
Тормозные диски мокрого типа
Дифференциал с пропорциональным распределением крутящего момента
Другие технические характеристики
Ковш накопительный, с режущей кромкой объемом 1,3 м3 для модификации LX70-7
Ковш накопительный, с режущей кромкой объемом 1,6 м3 для модификации LX80-7
2-х функциональный гидравлический клапан управляемый одним рычагом
Сигнал заднего хода
Шины размером 16,9-24-10PR(L2): LX70-8
Шины размером 18,4-24-10PR(L2): LX80-8
