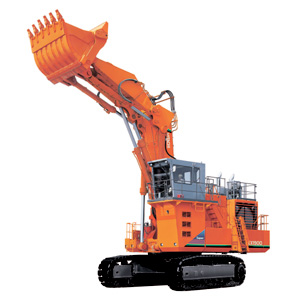

Hitachi EX1200 с прямой лопатой
|
|
|

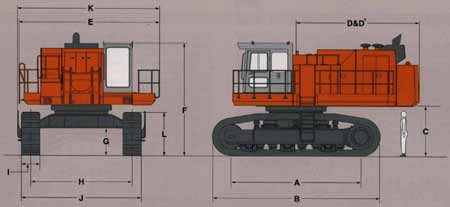

A База машины, мм |
5 000 | |
| B Длина ходовой части, мм |
6 410
| |
| C Высота от уровня земли до противовеса, мм |
1 790
| |
| D Радиус вращения по корпусу машины, мм |
4 850
| |
| D' Расстояние от центра вращения до задней точки противовеса, мм |
4 740
| |
| E Общая ширина поворотной части, мм |
5 380
| |
| F Общая высота кабины, мм | Прямая лопата |
5 410
|
| G Минимальный дорожный просвет, мм |
990
| |
| H Расстояние между центрами гусениц, мм |
3 900
| |
| I Ширина гусеничного башмака, мм |
710
| |
| J Ширина ходовой части, мм |
4 610
| |
| K Общая ширина машины, мм |
5 430
| |
| L Общая длина машины, мм |
1 570
| |
|
|

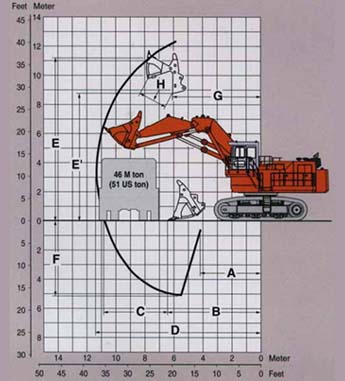

Ковш раскрывающегося типа
|
| A Мин дистанция копания, мм |
4 460
|
| В Мин уровень рабочего хода ковша, мм |
6 520
|
| С Уровень рабочего хода ковша, мм |
4 340
|
| D Maкс. радиус копания, мм |
11 440
|
| Е Макс. высота копания, мм |
12 350
|
| Е' Maкс. высота разгрузки, мм |
8 740
|
| F Maкс. глубина копания, мм |
5 240
|
| G Радиус работ при макс высоте разгрузки, мм |
6 090
|
| Н Макс ширина раскрытия ковша, мм |
1 880
|
| Напорное усилие, кН |
583
|
| Усилие отрыва, кН |
589
|
| Модель | Hitachi S6R-Y1TAA1 |
| Тип | дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением |
| Число цилиндров | 6 |
| Мощность | |
| по системе DIN 6271 | 478 кВт (650 л.с.) при 1650 мин-1 |
| по системе SAE J1349478 | 478 кВт (641 л.с.) при 1650 мин-1 |
| по системе SAE J1995 | 500 кВт (671 л.с.) при 1650 мин-1 |
| Рабочий объем | 24,5 л |
| Диаметр и ход поршня | 170 мм X 180 мм |
| Аккумуляторы | 2 X 12 В / 220 А*ч |
| Главные насосы | три аксиально-поршневых насоса с регулируемой производительностью, наклонный диск |
| Максимальная подача масла | 3 Х 495 л/мин |
| Управляющий насос | один шестеренчатый насос |
| Максимальная подача масла | 63,0 л/мин |
| Скорость поворота | 5,8 мин-1 |
Машина оснащена раскрывающимся ковшом емкостью 6.5 м2 (по стандарту PCSA).
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на грунт, кПа
|
| С двойным грунтозацепом |
710
|
111 000
|
139
|
|
Емкость
м3 |
Ширина
мм |
Кол-во
зубьев |
Вес
кг |
Тип
|
Материалы плотностью
кг/м3 | |
|
5,9
|
2 510
|
6
|
9 780
| * |
1 800
| |
|
6,5
|
2 700
|
6
|
9 200
|
©
|
1 800
| |
|
