Hitachi EX3600 | Большие экскаваторы (более 50,0т)

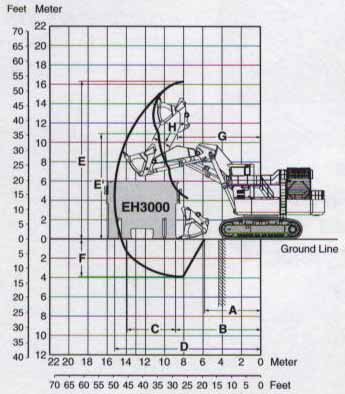

A	Мин дистанция копания, мм	5 850
B	Мин уровень рабочего хода ковша, мм	8 870
C	С Уровень рабочего хода ковша, мм	5 050
D	D Maкс. радиус копания, мм	15 220
E	Е Макс. высота копания, мм	16 300
E’	Е' Maкс. высота разгрузки, мм	10 990
F	F Maкс. глубина копания, мм	3 910
G	G Радиус работ при макс высоте разгрузки, мм	8 650
H	Н Макс ширина раскрытия ковша, мм	1 950
	Напорное усилие, кН	1 200
	Усилие отрыва, кН	1 130

	Длина BE-стрелы, м	9,6
	Длина BE-рукояти, м	4,5

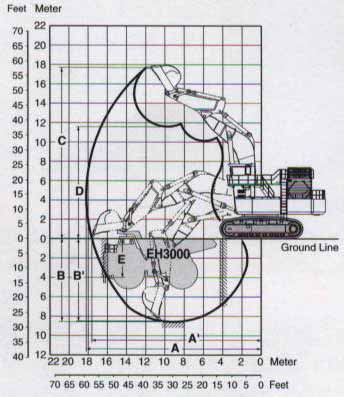

A	Maкс. радиус копания, мм	18 190
A'	Maкс. радиус копания (грунта), мм	17 600
В	Maкс. глубина копания, мм	8 580
В'	Maкс. глубина копания (уровень 8'), мм	8 490
С	Макс. высота копания, мм	17 690
D	Maкс. высота разгрузки, мм	11 590
Е	Mакс. высота среза при копании, мм	4 060
	Сила копания, кН (PCSA)	932
	Усилие рукояти, кН (PCSA)	922

Главные насосы	восемь аксиально-поршневых насоса
Давление настройки	29,4 МПа (300 кгф/см2)
Максимальная подача масла	8 Х 500 л/мин

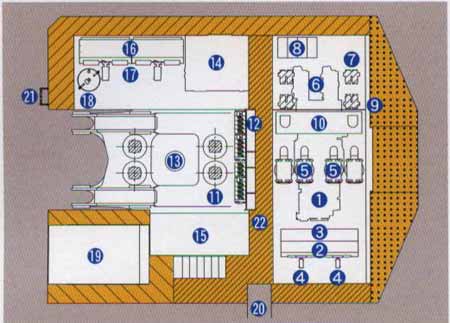

1. Двигатель

2. Радиатор двигателя

3. Промежуточные охладители

4. Мотор вентилятора х 4

5. Воздушные фильтры х 4

6. Гидравлические насосы х 8

7. Сетчатый фильтр высокого
давления х 8

8. Аккумулятор

9. Крышка капота двигателя-насоса

10. Выхлопная труба

11. Механизм поворота х 4

12. Управляющий клапан х 4

13. Center joint

14. Гидравлический бак

15. Топливный бак

16. Гидравлический охладитель х 4

17. Гидравлическое охлаждение мотора вентилятора

18. Смазка

19. Кабина

20. Retractable-Type Ladder

21. Лестница

22. Center walkway

Скорости передвижения	Высокая: от 0 до 2.2 км/ч Низкая: от 0 до 1.7 км/ч
Максимальная тяга	1 760 кН
Максимальный преодолеваемый подъем	30°(60%) макс

Прямая лопата

Машина оснащена разгрузочным ковшом 21.0 м2.

Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
1 270	350 000	181

Обратная лопата

Машина оснащена ВЕ-стрелой 9.6 м, ВЕ-рукоятью 4,5 м и ковшом 22,0 м2.

Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
1 270	348 000	180
