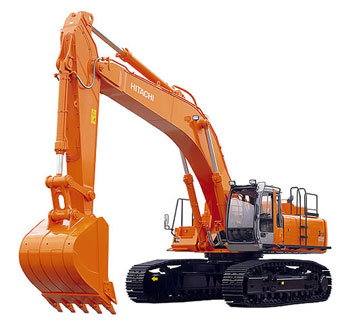

Hitachi ZX600
|
|
|
|
|
ZAXIS600 / ZAXIS600LC
| |
|
А
| База машины |
4 250 (13'11")
|
4 600 (15'1")
|
|
В
| Длина ходовой части |
5 330 (17'6")
|
5 680 (18'8")
|
|
*С
| Высота от уровня земли до противовеса |
1 450 (4'9")
|
1 450 (4'9")
|
|
D
| Радиус вращения по корпусу машины |
3 800 (12'6")
|
3 800 (12'6")
|
|
E
| Расстояние от центра вращения до задней точки противовеса |
3 800 (12'6")
|
3 800 (12'6")
|
|
F
| Общая ширина поворотной части |
3 310 (10'10")
|
3 310 (10'10")
|
|
G
| Общая высота кабины |
3 500 (11'6")
|
3 500 (11'6")
|
|
*H
| Минимальный дорожный просвет |
810 (2'8")
|
810 (2'8")
|
|
I
| Расстояние между центрами гусениц |
3 200 (10'6")
|
3 200 (10'6")
|
|
J
| Ширина гусеничного башмака |
600 (1'12")
|
600 (1'12")
|
|
K
| Ширина ходовой части |
3 800 (12'6")
|
3 800 (12'6")
|
|
L
| Длина машины с рукоятью |
12 940 (42'5")
|
12 940 (42'5")
|
|
M
| Общая ширина машины |
3 990 (13'1")
|
3 990 (13'1")
|
|
N
| Высота стрелы с рукоятью |
4 250 (13'11")
|
4 250 (13'11")
|
|
|

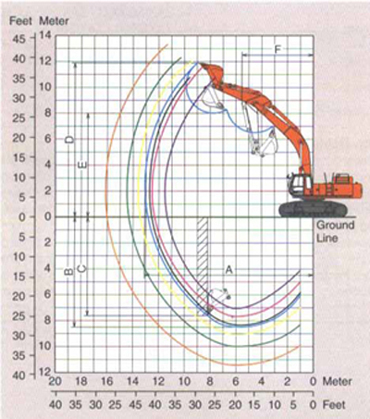

ZAXIS600 / ZAXIS600LC
| |||||
|
Стрела
|
6.6 m (21'8")
|
7.6 m (24'11")
|
9.2 m (30'2")
| |||
|
Рукоять
|
2.9 m (9'6")
|
2.9 m (9'6")
|
3.5 m (11'6")
|
4.1 m (13'5")
|
5.2 m (17'1")
| |
| A Maкс. радиус копания |
11 540 (37'10")
|
12 530 (41'11")
|
13 090 (42'11")
|
13 610 (44'8")
|
14 480 (47'6")
| |
|
11 540 (37'10")
|
12 530 (41'11")
|
13 090 (42'11")
|
13 610 (44'8")
|
14 480 (47'6")
| ||
| *B Maкс. глубина копания |
7 080 (23'3")
|
7 890 (25'11")
|
8 500 (27'11")
|
9 090 (29'10")
|
10 010 (32'10")
| |
|
7 080 (23'3")
|
7 890 (25'11")
|
8 500 (27'11")
|
9 090 (29'10")
|
10 010 (32'10")
| ||
| *С Mакс. высота среза при копании |
5 140 (16'10")
|
6 760 (22'2")
|
7 610 (25'0")
|
8 130 (26'8")
|
8 870 (29'1")
| |
|
5 140 (16'10")
|
6 760 (22'2")
|
7 610 (25'0")
|
8 130 (26'8")
|
8 870 (29'1")
| ||
| *D Макс. высота копания |
10 770 (35'4")
|
11 610 (38'1")
|
11 880 (39'0")
|
12 030 (39'6")
|
12 300 (40'4")
| |
|
10 770 (35'4")
|
11 610 (38'1")
|
11 880 (39'0")
|
12 030 (39'6")
|
12 300 (40'4")
| ||
| *E Maкс. высота разгрузки |
6 980 (22'11")
|
7 770 (25'6")
|
8 000 (26'3")
|
8 150 (26'9")
|
8 830 (29'0")
| |
|
6 980 (22'11")
|
7 770 (25'6")
|
8 000 (26'3")
|
8 150 (26'9")
|
8 830 (29'0")
| ||
| F Мин. радиус поворота |
4 930 (16'2")
|
5 670 (18'7")
|
5 540 (18'2")
|
5 500 (18'1")
|
5 500 (18'1")
| |
|
4 930 (16'2")
|
5 670 (18'7")
|
5 540 (18'2")
|
5 500 (18'1")
|
5 500 (18'1")
| ||
| Сила копания |
Ковша
(kgf, lbf)
|
308(31 400, 69 230)
|
275(28 100, 61 950)
|
276(28 200, 62 170)
|
275(28 100, 61 950)
|
250(25 500, 56 220)
|
|
Рукояти
(kgf, lbf)
|
258(26 300, 57 980)
|
262(26 700, 58 860)
|
212(21 600, 47 620)
|
191(19 500, 42 990)
|
170(17 300, 38 140)
| |
| Модель | Isuzu BB-6WG1X; |
| Тип | дизельный, 4-х тактный водяного охлаждения с турбонаддувом; |
| Число цилиндров | 6; |
| Мощность: | |
| по системе DIN 6271 | 295 кВт (400 л.с.) при 1 800 мин-1; |
| по системе SAE J1349 | 295 кВт (395 л.с.) при 1 800 мин-1; |
| Макс. крутящий момент | 1 540 Нм при 1 500 мин-1; |
| Рабочий объем | 15,681 л; |
| Диаметр и ход поршня | 147мм X 154мм; |
| Аккумулятор | 2 X 12В / 170 А*ч; |
| Регулятор | Механическое регулирование скорости с шаговым электродвигателем. |
- Переключатель рабочих режимов
Режим копания/Режим рабочего оборудования/Режим точной настройки - Система контроля оборотов двигателя
| Главные насосы | 2 аксиально-поршневых насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 434 л/мин |
| Управляющий насос | 1 шестеренчатый насос |
| Максимальная подача масла | 30 л/мин |
Давление срабатывания предохранительных клапанов
| Гидроконтур рабочего оборудования | 30.9 MПa (315кгс/см2) |
| Гидроконтур поворота | 29.4 MПa (300кгс/см2) |
| Гидроконтур хода | 34.3 MПa (350кгс/см2) |
| Гидроконтур управляющего сигнала | 3.9 MПa (40кгс/см2) |
Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
Размеры
|
|
КОЛИЧЕСТВО
|
ХОД
|
ДИАМЕТР ШТОКА
|
| СТРЕЛА |
2
|
180 мм
|
125 мм
|
| РУКОЯТЬ |
1
|
200 мм
|
140 мм
|
| КОВШ |
1
|
180 мм
|
130 мм
|
Гидравлические фильтры
В гидравлической линии используются высококачественные гидравлические фильтры. Всасывающий фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
| Джойстики управления |
2
|
| Рычаги управления передвижением,
совмещенные с педалями |
2
|
Вращающаяся рама
Сварная конструкция из высокопрочной стали, что обеспечивает повышенную износоустойчивость машины. D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Масляный аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача обеспечивается постоянной смазкой. Стояночный тормоз поворотной платформы – гидромеханический, дискового типа. Предохранительный клапан, встроенный в мотор поворота, сглаживает толчки и вибрации.
Скорость поворота 7.0 мин-1
Кабина оператора
Независимая просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них).
Гусеница
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек cварены с основной рамой. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Гусеничные башмаки - с тройным грунтозацепом. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.
Количество катков и башмаков на каждой стороне
| Поддерживающие катки | 3: |
| Опорные катки | 8: ZAXIS600
9: ZAXIS600LC |
| Гусеничные башмаки | 48: ZAXIS600
51: ZAXIS600LC |
| Защита гусеничной цепи | 2: ZAXIS600
3: ZAXIS600LC |
Механизм хода
Каждая гусеница приводится в движение 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает движение гусениц как в прямом, так и в обратном направлении. Ведущие левые и правые звездочки взаимозаменяемы. Стояночный тормоз механизмов хода – гидромеханический, дискового типа.
| Скорости передвижения | Высокая: от 0 до 5.0 км/ч
Низкая: от 0 до 3.5 км/ч |
| Максимальная тяга | 415 кН |
| Максимальный преодолеваемый подъем | 35°(70%) |

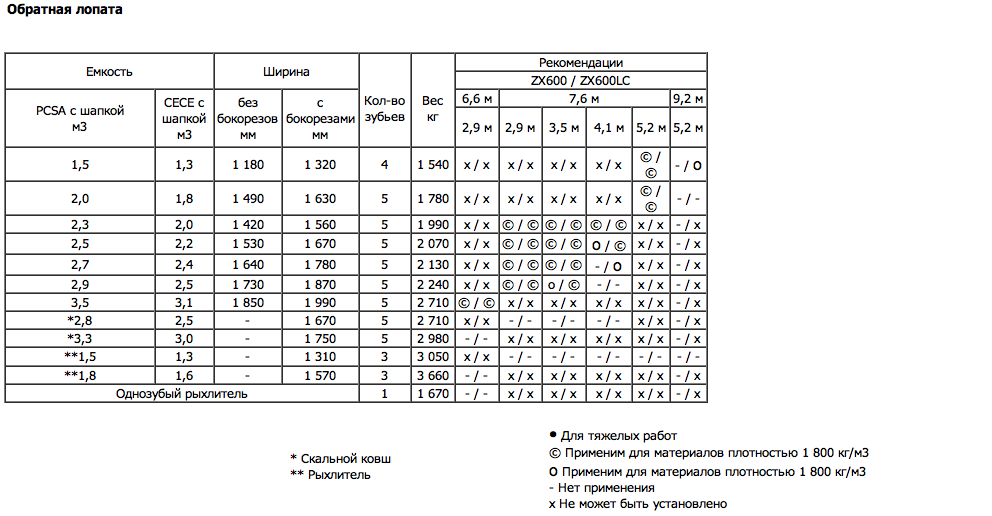

ZAXIS600:
Машина оснащена стрелой 7.6 м, рукоятью 3.5 м и ковшом 2.7 м3.
ZAXIS600LC:
Машина оснащена стрелой 7.6 м, рукоятью 3.5 м и ковшом 2.9 м3.
|
Тип башмака
|
Ширина башмака,
мм |
Вес,
кг |
Давление на грунт, кПа
|
| С тройным грунтозацепом |
600
|
56 000
|
99
|
|
57 000
|
94
| ||
|
760
|
56 800
|
80
| |
|
57 900
|
76
| ||
|
900
|
57 600
|
68
| |
|
58 600
|
64
|
ZAXIS600/ZAXIS600LC с навесным оборудованием ВЕ:
Машина оснащена стрелой 6.6 м, рукоятью 2.9 м и скальным ковшом 3.3 м3.
|
Тип башмака
|
Ширина башмака,
мм |
Вес,
кг |
Давление на грунт, кПа
|
| С тройным грунтозацепом |
600
|
56 700
|
100
|
|
57 700
|
95
| ||
|
750
|
57 600
|
81
| |
|
58 500
|
77
| ||
|
900
|
58 400
|
69
| |
|
59 300
|
65
|
Цифры в относятся к ZAXIS600LC.
