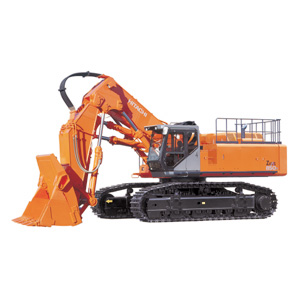

Hitachi ZX800 с прямой лопатой
|
|
| Модель |
Isuzu BB-6WG1T; |
| Тип | 4х-тактный с водяным охлаждением, прямой впрыск топлива; |
| Всасывание | Турбонаддув, охладитель; |
| Число цилиндров | 6; |
| Мощность | |
| DIN 6271 | 340 кВ (460 л.с.) при 1 800 мин-1; |
| SAE J1349 | 340 кВ (454 л.с.) при 1 800 мин-1; |
| Макс. крутящий момент | 1 863 Нм при 1 500 мин-1; |
| Рабочий объем | 15 681 л; |
| Диаметр и ход поршня | 147мм X 154мм; |
| Аккумулятор | 2 X 12В; |
| Регулятор | Механическое регулирование скорости с шаговым электродвигателем. |
* Переключатель рабочих режимов
* Режим копания/Режим рабочего оборудования/Режим точности
* Система определения скорости двигателя
| Магистральные насосы | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 502 л/мин |
| Управляющий насос | 1 шестеренчатый насос |
| Максимальная подача масла | 1Х30.2 л/мин |
Гидравлические моторы
| Хода | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Поворота | 2 аксиально-поршневой мотор |
Параметры предохранительных клапанов Давление срабатывания
| Гидроконтур рабочего оборудования | 31.9 MPa (310кгф/см?) |
| Гидроконтур поворота | 28.4 MPa (285кгф/см?) |
| Гидроконтур хода | 34.3 MPa (350кгф/см?) |
| Гидроконтур управляющего сигнала | 3.9 MPa (40кгф/см?) |
Гидравлические цилиндры
Высокопрочный поршневой шток и труба. Механизм подушки цилиндра позволяет гидроцилиндрам стрелы и рукояти выдерживать толчки и удары.
Размеры
|
|
КОЛИЧЕСТВО
|
БОР
|
ДИАМЕТР ШТОКА
|
| СТРЕЛА |
2
|
200 мм
|
140 мм
|
| РУКОЯТЬ (для стд. версии) |
1
|
215 мм
|
150 мм
|
| РУКОЯТЬ (для Н версии) |
1
|
225 мм
|
160 мм
|
| КОВШ (для стд. версии) |
1
|
190 мм
|
140 мм
|
| КОВШ (для ВЕ версии) |
1
|
215 мм
|
150 мм
|
Гидравлические фильтры
В гидравлической цепи используются высококачественные гидравлические фильтры. Вакуум-фильтр находится на всасывающей линии, а полнопоточный- на обратной и дренажной линиях.
В контрольную цепь встроены противоударный клапан и система быстрого прогрева от Hitachi. Система быстрого прогрева предназначена для двигателя и смазочного масла.
Рычаги 2
Рычаги передвижения с педалями 2
Вращающаяся рама
Спаянная крепкая конструкция, плотные стальные листы обеспечивают выносливость машины. Секция-D защищена от деформации.
Механизм поворота
Аксиально-поршневой гидравлический двигатель с планетарной редукцией залит маслом. Круг поворота однорядный (одновенечный), шарикоподшипник сдвигового типа с индукцией зубчатой передачей внутреннего зацепления. Зубчатая передача внутреннего зацепления и шестерня погружены в смазку. Поворотный стояночный тормоз (пружина-установка/гидравлика-снятие).
Скорость поворота 8.2 мин-1
Кабина оператора
Просторная кабина 1 000 мм ширины, 1 675 мм высоты, согласно ISO (Международная Организация Стандартов). 4 стеклянных упроченных окна для лучшей видимости. Передние окна (верхнее и нижнее) могут открываться. Регулируемые, опускающиеся сиденья с подлокотниками, двигающиеся как рычагами, так и без них.
Ходовая часть тракторного типа.
Несущая рама сварной конструкции. Боковые рамы приварены к несущей раме.
Опорные и поддерживающие катки, натяжные колеса и ведущие звездочки заполнены смазкой и защищены плавающими уплотнителями.
Термически обработанные пальцы гусеничных звеньев с грязезащитными уплотнителями.
Гидравлический ( со смазкой) механизм натяжение гусениц с противоударным
пружинным амортизатором.
Башмаки гусениц из специального прокатного сплава с индукционной закалкой.
Несущая рама сварной конструкции. Боковые рамы приварены к несущей раме.
Опорные и поддерживающие катки, натяжные колеса и ведущие звездочки заполнены смазкой и защищены плавающими уплотнителями.
Термически обработанные пальцы гусеничных звеньев с грязезащитными уплотнителями.
Гидравлический ( со смазкой) механизм натяжение гусениц с противоударным
пружинным амортизатором.
Башмаки гусениц из специального прокатного сплава с индукционной закалкой.
Количество катков и башмаков на каждой стороне
-поддерживающие катки: 2
-опорные катки: 8
-направляющие цепи (перед):1
-направляющие цепи (центр):1
-опорные катки: 8
-направляющие цепи (перед):1
-направляющие цепи (центр):1
Приводной механизм хода
Каждая цепь приводится высоко моментным аксиально- поршневым гидромотором через планетарный редуктор, привод позволяет противоположное движение гусениц.
Заменяемые приводные звездочки.
Стояночный тормоз хода пружинного типа с гидравлическим растормаживанием.
Каждая цепь приводится высоко моментным аксиально- поршневым гидромотором через планетарный редуктор, привод позволяет противоположное движение гусениц.
Заменяемые приводные звездочки.
Стояночный тормоз хода пружинного типа с гидравлическим растормаживанием.
| Скорости передвижения | Высокая: от 0 до 4.3 км/ч |
| Низкая: от 0 до 3.1 км/ч | |
| Максимальная сила тяги | 560 кН |
| Способность преодолевать подъем | 35°(70%) постоянно |
Обратная лопата
ZAXIS800:
Машина оснащена стрелой 8.25 м, рукоятью 3.60 м и ковшом 3.4 м2 (PCSA с шапкой).
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на землю, кПа
|
| С двойным грунтозацепом |
650
|
73 900
|
101
|
|
750
|
74 600
|
88
| |
|
900
|
75 600
|
74
|
ZAXIS800:
Машина оснащена ВЕ-стрелой 7.1 м, ВЕ-рукоятью 2.95 м и cкальным ковшом 4.3 м2.
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на землю, кПа
|
|
С двойным грунтозацепом
|
650
|
75 700
|
103
|
|
750
|
76 400
|
90
| |
|
900
|
77 400
|
76
|
| Топливный бак | 901.0 | |
| Охлаждающая жидкость двигателя | 107.0 | |
| Машинное масло | 55.0 | |
| Насос | 7.0 | |
| Механизм поворота (каждая сторона) | 15.0 | |
| Механизм конечной передачи | 21.0 | |
| Гидросистема |
| |
| Обратная лопата | 670.0 | |
| Гидробак | 324.0 |
Стрела и рукояти спаяны. ВЕ-стрела 7,10 м, стрела 8,25 м, длинная стрела 10,0, Н-стрела 8,20 м, ВЕ-рукоять 2,95 м, Н-рукоять 3,60 м, рукояти 4,40 м, 5,40 м и длинная рукоять 9,50 м также применимы. Структура ковша стальная, регулируемый зазор ковша обеспечивается механизмом.
Стрелы и Рукояти:
| Стрела | Рукоять | |
| ZAXIS 800 | ВЕ-стрела 7,10 м | ВЕ-рукоять 2,95 м |
| 8,25 м | 3,60 м; 4,40 м; 5,40 м | |
| 10,0 м | 5,40 м и 9,50 м |
