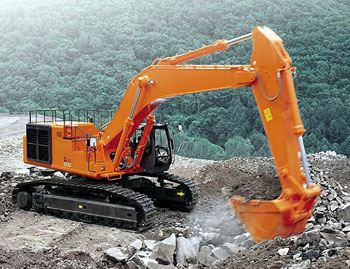

Hitachi ZX850H с обратной лопатой
|
|
|
|
|
ZAXIS850H
|
|
А
| База машины |
5 110 (16'9")
|
|
В
| Длина ходовой части |
6 350 (20'10")
|
|
*С
| Высота от уровня земли до противовеса |
1 590 (5'3")
|
|
D
| Радиус вращения по корпусу машины |
4 300 (14'1")
|
|
E
| Расстояние от центра вращения до задней точки противовеса |
4 220 (13'10")
|
|
F
| Общая ширина поворотной части |
3 850 (12'8")
|
|
G
| Общая высота кабины |
3 640 (11'11")
|
|
*H
| Минимальный дорожный просвет |
880 (2'11")
|
|
I
| Расстояние между центрами гусениц |
3 450 (11'4")
|
|
J
| Ширина гусеничного башмака |
650 (26")
|
|
K
| Ширина ходовой части: Extended / Retracted |
4 100 (13'5") /
3 480 (11'5") |
|
L
| Длина машины с рукоятью |
14 320 (46'12")
|
|
M
| Общая ширина машины |
4 360 (14'4")
|
|
N
| Высота стрелы с рукоятью |
4 630 (15'2")
|
|
|
ZAXIS850Н
| |||
|
Стрела
|
7.1 m (23'4")
|
8.20 m (26'11")
| ||
|
Рукоять
|
2.95 m (9'8")
|
3.60 m (11'10")
|
3.60 m (11'10")
| |

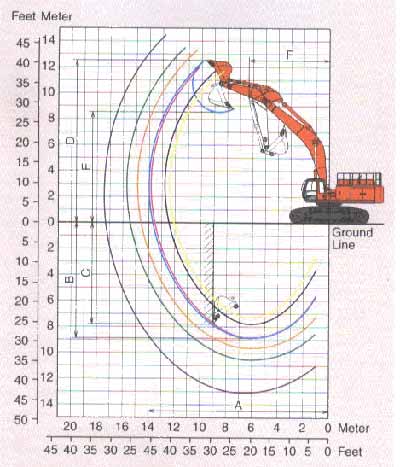

| A Maкс. радиус копания |
12 410 (40'9")
|
12 790 (42'0")
|
13 830 (45'5")
| |
| *B Maкс. глубина копания |
7 140 (23'9")
|
7 800 (25'7")
|
8 860 (29'1")
| |
| *С Mакс. высота среза при копании |
4 340 (14'3")
|
5 640 (18'6")
|
6 030 (19'10")
| |
| *D Макс. высота копания |
11 680 (38'4")
|
11 710 (38'5")
|
12 000 (39'4")
| |
| *E Maкс. высота разгрузки |
7 820 (25'8")
|
7 860 (25'9")
|
8 270 (27'2")
| |
| F Мин. радиус поворота |
5 520 (18'1")
|
5 380 (17'8")
|
6 340 (20'10")
| |
| Сила копания |
Ковша
(kgf, lbf)
|
438(44 700, 98 550)
|
342(34 900, 76 940)
|
353(36 000, 79 370)
|
|
Рукояти
(kgf, lbf)
|
325(33 200, 73 190)
|
274(28 000, 61 730)
|
300(30 600, 67 460)
| |
| Модель |
Isuzu BB-6WG1T; |
| Тип | 4х-тактный с водяным охлаждением, прямой впрыск топлива; |
| Всасывание | Турбонаддув, охладитель; |
| Число цилиндров | 6; |
| Мощность | |
| DIN 6271 | 340 кВ (460 л.с.) при 1 800 мин-1; |
| SAE J1349 | 340 кВ (454 л.с.) при 1 800 мин-1; |
| Макс. крутящий момент | 1 863 Нм при 1 500 мин-1; |
| Рабочий объем | 15 681 л; |
| Диаметр и ход поршня | 147мм X 154мм; |
| Аккумулятор | 2 X 12В; |
| Регулятор | Механическое регулирование скорости с шаговым электродвигателем. |
* Переключатель рабочих режимов
* Режим копания/Режим рабочего оборудования/Режим точности
* Система определения скорости двигателя
| Магистральные насосы | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 502 л/мин |
| Управляющий насос | 1 шестеренчатый насос |
| Максимальная подача масла | 1Х30.2 л/мин |
Гидравлические моторы
| Хода | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Поворота | 2 аксиально-поршневой мотор |
Параметры предохранительных клапанов Давление срабатывания
| Гидроконтур рабочего оборудования | 31.9 MPa (310кгф/см2) |
| Гидроконтур поворота | 28.4 MPa (285кгф/см2) |
| Гидроконтур хода | 34.3 MPa (350кгф/см2) |
| Гидроконтур управляющего сигнала | 3.9 MPa (40кгф/см2) |
Гидравлические цилиндры
Высокопрочный поршневой шток и труба. Механизм подушки цилиндра позволяет гидроцилиндрам стрелы и рукояти выдерживать толчки и удары.
Размеры
|
|
КОЛИЧЕСТВО
|
БОР
|
ДИАМЕТР ШТОКА
|
| СТРЕЛА |
2
|
200 мм
|
140 мм
|
| РУКОЯТЬ (для стд. версии) |
1
|
215 мм
|
150 мм
|
| РУКОЯТЬ (для Н версии) |
1
|
225 мм
|
160 мм
|
| КОВШ (для стд. версии) |
1
|
190 мм
|
140 мм
|
| КОВШ (для ВЕ версии) |
1
|
215 мм
|
150 мм
|
Гидравлические фильтры
В гидравлической цепи используются высококачественные гидравлические фильтры. Вакуум-фильтр находится на всасывающей линии, а полнопоточный- на обратной и дренажной линиях.
| В контрольную цепь встроены противоударный клапан и система быстрого прогрева от Hitachi. Система быстрого прогрева предназначена для двигателя и смазочного масла.
Рычаги 2
Рычаги передвижения с педалями 2
|
Вращающаяся рама
Спаянная крепкая конструкция, плотные стальные листы обеспечивают выносливость машины. Секция-D защищена от деформации.
Механизм поворота
Аксиально-поршневой гидравлический двигатель с планетарной редукцией залит маслом. Круг поворота однорядный (одновенечный), шарикоподшипник сдвигового типа с индукцией зубчатой передачей внутреннего зацепления. Зубчатая передача внутреннего зацепления и шестерня погружены в смазку. Поворотный стояночный тормоз (пружина-установка/гидравлика-снятие).
Скорость поворота 8.2 мин-1
Кабина оператора
Просторная кабина 1 000 мм ширины, 1 675 мм высоты, согласно ISO (Международная Организация Стандартов). 4 стеклянных упроченных окна для лучшей видимости. Передние окна (верхнее и нижнее) могут открываться. Регулируемые, опускающиеся сиденья с подлокотниками, двигающиеся как рычагами, так и без них.
ZAXIS850H:
Кабина: 1 005 мм ширина,
1820 мм высота
Гусеница
Ходовая часть типа трактор. Спаянная гусеничная рама сделана из отобранных материалов. Боковая рама припаяна к гусеничной. Смазанные гусеничные (опорные) катки, промежуточное зубчатое колесо, цепное колесо(звездочка) с плавающим уплотнением.
Гусеничные башмаки 750 и 900 мм с двойным грунтозацепом также применимы для обратной лопаты. Термообработанные соединительные пальцы с грязными сальниками. Гидравлический (смазочный) регулятор с амортизатором обратного хода пружины.
Количество катков и башмаков на каждой стороне
Верхние катки 3
Нижние катки 9
Гусеничная защита 51
Гусеничная защита 2
Механизм тяги
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидравлическим двигателем с помощью планетарной редукции, обеспечивая тем самым встречное вращение гусениц. Звездочки заменимы. Стояночный тормоз (пружина-установка/гидравлика-снятие). Предохранительный клапан, встроенный в двигатель защищает от ударов при передвижении и при остановке. Автоматическая коробка передач: высокая и низкая.
| Скорости передвижения | Высокая: от 0 до 4.3 км/ч |
| Низкая: от 0 до 3.1 км/ч | |
| Максимальная сила тяги | 560 кН |
| Способность преодолевать подъем | 35°(70%) постоянно |
Обратная лопата
ZAXIS850H:
Машина оснащена Н-стрелой 8.20 м, Н-рукоятью 3.60 м и скальным ковшом 3.4 м2.
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на землю, кПа
|
|
С двойным грунтозацепом
|
650
|
75 900
|
103
|
ZAXIS850H:
Машина оснащена ВЕ-стрелой 7.1 м, Н-рукоятью 3.60 м и скальным ковшом 3.6 м2.
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на землю, кПа
|
|
С двойным грунтозацепом
|
650
|
76 100
|
104
|
| Литры | |
| Топливный бак | 901.0 |
| Охлаждающая жидкость двигателя | 107.0 |
| Машинное масло | 55.0 |
| Насос | 7.0 |
| Механизм поворота (каждая сторона) | 15.0 |
| Механизм конечной передачи | 21.0 |
| Гидросистема | |
| Обратная лопата | 670.0 |
| Гидробак | 324.0 |
Стрела и рукояти спаяны. ВЕ-стрела 7,10 м, стрела 8,25 м, длинная стрела 10,0, Н-стрела 8,20 м, ВЕ-рукоять 2,95 м, Н-рукоять 3,60 м, рукояти 4,40 м, 5,40 м и длинная рукоять 9,50 м также применимы. Структура ковша стальная, регулируемый зазор ковша обеспечивается механизмом.
Стрелы и Рукояти:
| Стрела | Рукоять |
|
| ZAXIS 850H | Н-стрела 8,20 м | Н-рукоять 3,60 м |
| ВЕ-стрела 7,10 м | Н-рукоять 3,60 м | |
| ВЕ-стрела 7,10 м | ВЕ-рукоять 2,95 м |
