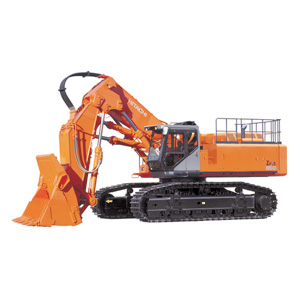

Hitachi ZX850H с прямой лопатой
|
|
|
|
|
ZAXIS850H
|
|

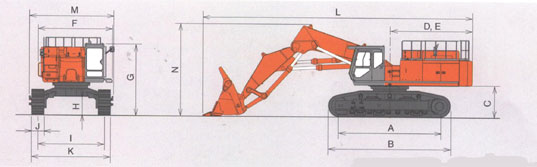

А
| База машины |
5 110
|
|
В
| Длина ходовой части |
6 350
|
|
*С
| Высота от уровня земли до противовеса |
1 590
|
|
D
| Радиус вращения по корпусу машины |
4 300
|
|
E
| Расстояние от центра вращения до задней точки противовеса |
4 220
|
|
F
| Общая ширина поворотной части |
3 850
|
|
G
| Общая высота кабины |
3 640
|
|
*H
| Минимальный дорожный просвет |
880
|
|
I
| Расстояние между центрами гусениц |
3 450
|
|
J
| Ширина гусеничного башмака |
650
|
|
K
| Ширина ходовой части: Extended / Retracted |
4 100 / 3 480
|
|
L
| Длина машины с рукоятью |
13 850
|
|
M
| Общая ширина машины |
4 360
|
|
N
| Высота стрелы с рукоятью |
4 900
|
| A Мин. расстояние копания |
3 350
|
3 160
| |
| B Мин. расстояние при внедрении ковша в породу |
5 780
|
5 780
| |
| C Горизонтальное напорное действие ковша |
3 820
|
3 820
| |
| D Maкс. радиус копания |
10 000
|
10 000
| |
| E Maкс. глубина копания |
d5 060
|
5 060
| |
| F Макс. высота копания |
10 850
|
10 850
| |
| G Maкс. высота разгрузки |
7 900
|
4 960
| |
| H Угол поворота ковша на уровне подошвы уступа, гр. |
55
|
49
| |
|
Сила копания ковша
KN (kgf, lbf)
|
441 (45 000, 32 540)
| ||
| Модель |
Isuzu BB-6WG1T; |
| Тип | 4х-тактный с водяным охлаждением, прямой впрыск топлива; |
| Всасывание | Турбонаддув, охладитель; |
| Число цилиндров | 6; |
| Мощность | |
| DIN 6271 | 340 кВ (460 л.с.) при 1 800 мин-1; |
| SAE J1349 | 340 кВ (454 л.с.) при 1 800 мин-1; |
| Макс. крутящий момент | 1 863 Нм при 1 500 мин-1; |
| Рабочий объем | 15 681 л; |
| Диаметр и ход поршня | 147мм X 154мм; |
| Аккумулятор | 2 X 12В; |
| Регулятор | Механическое регулирование скорости с шаговым электродвигателем. |
* Переключатель рабочих режимов
* Режим копания/Режим рабочего оборудования/Режим точности
* Система определения скорости двигателя
| Магистральные насосы | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 502 л/мин |
| Управляющий насос | 1 шестеренчатый насос |
| Максимальная подача масла | 1Х30.2 л/мин |
Гидравлические моторы
| Хода | 2 аксиально-поршневого насоса с регулируемой производительностью |
| Поворота | 2 аксиально-поршневой мотор |
Параметры предохранительных клапанов Давление срабатывания
| Гидроконтур рабочего оборудования | 31.9 MPa (310кгф/см2) |
| Гидроконтур поворота | 28.4 MPa (285кгф/см2) |
| Гидроконтур хода | 34.3 MPa (350кгф/см2) |
| Гидроконтур управляющего сигнала | 3.9 MPa (40кгф/см2) |
Гидравлические цилиндры
Высокопрочный поршневой шток и труба. Механизм подушки цилиндра позволяет гидроцилиндрам стрелы и рукояти выдерживать толчки и удары.
Размеры
|
|
КОЛИЧЕСТВО
|
БОР
|
ДИАМЕТР ШТОКА
|
| СТРЕЛА |
2
|
200 мм
|
140 мм
|
| РУКОЯТЬ |
1
|
200 мм
|
140 мм
|
| КОВШ |
2
|
180 мм
|
130 мм
|
| ОТВАЛ |
2
|
130 мм
|
80 мм
|
| Level |
1
|
200 мм
|
140 мм
|
Гидравлические фильтры
В гидравлической цепи используются высококачественные гидравлические фильтры. Вакуум-фильтр находится на всасывающей линии, а полнопоточный- на обратной и дренажной линиях.
В контрольную цепь встроены противоударный клапан и система быстрого прогрева от Hitachi. Система быстрого прогрева предназначена для двигателя и смазочного масла.
| Рычаги | 2 |
| Рычаги передвижения с педалями | 2 |
Гусеница
Ходовая часть типа трактор. Спаянная гусеничная рама сделана из отобранных материалов. Боковая рама припаяна к гусеничной. Смазанные гусеничные (опорные) катки, промежуточное зубчатое колесо, цепное колесо(звездочка) с плавающим уплотнением.
Гусеничные башмаки 750 и 900 мм с двойным грунтозацепом также применимы для обратной лопаты. Термообработанные соединительные пальцы с грязными сальниками. Гидравлический (смазочный) регулятор с амортизатором обратного хода пружины.
Количество катков и башмаков на каждой стороне
Верхние катки 3
Нижние катки 9
Гусеничная защита 51
Гусеничная защита 2
Механическая тяга
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидравлическим двигателем с помощью планетарной редукции, обеспечивая тем самым встречное вращение гусениц. Звездочки заменимы. Стояночный тормоз (пружина-установка/гидравлика-снятие). Предохранительный клапан, встроенный в двигатель защищает от ударов при передвижении и при остановке. Автоматическая коробка передач: высокая и низкая.
| Скорости передвижения | Высокая: от 0 до 4.3 км/ч |
| Низкая: от 0 до 3.1 км/ч | |
| Максимальная сила тяги | 560 кН |
| Способность преодолевать подъем | 35°(70%) постоянно |

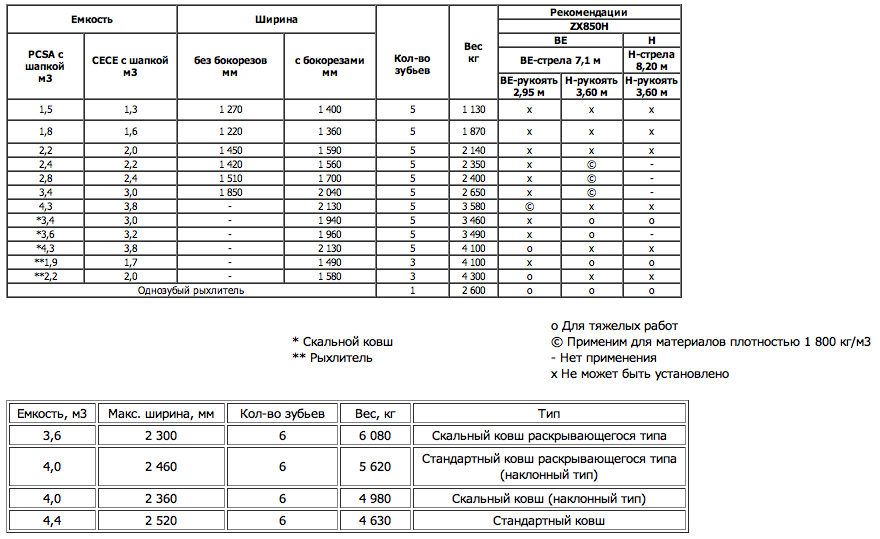

Машина оснащена разгрузочным ковшом (разгрузка через дно) 3.6 м2.
|
Тип башмака
|
Ширина башмака, мм
|
Вес, кг
|
Давление на землю, кПа
|
|
С двойным грунтозацепом
|
650
|
78 900
|
107
|
| Литры | |
| Топливный бак | 901.0 |
| Охлаждающая жидкость двигателя | 107.0 |
| Машинное масло | 55.0 |
| Насос | 7.0 |
| Механизм поворота (каждая сторона) | 15.0 |
| Механизм конечной передачи | 21.0 |
| Гидросистема | |
| Гидробак | 324.0 |
