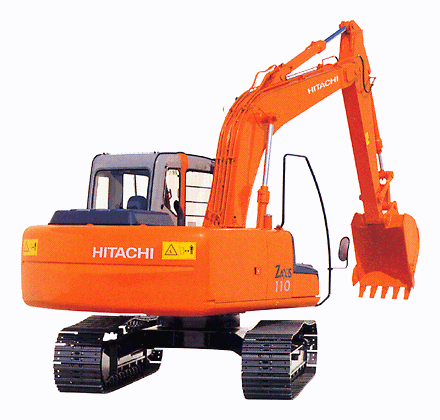

Hitachi ZX110M
|
|

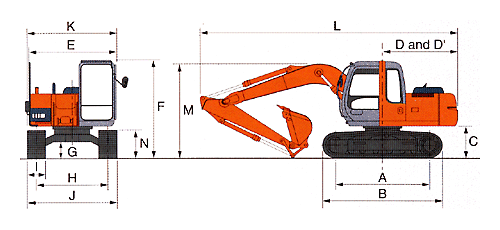

| ZAXIS110 | ZAXIS110M | |
| A База машины | 2620 (8'7") | 2990 (910") |
| B Длина ходовой части | 3340 (10'11") | 3790 (12'5") |
| *C Высота от уровня земли до противовеса | 890 (2'11") | 1100 (3'7") |
| D Радиус вращения по корпусу машины | 2130 (7'0") | 2130 (7'0") |
| D' Расстояние от центра вращения до задней точки противовеса | 2130 (7'0") | 2130 (7'0") |
| E Общая ширина поворотной части | 2460 (8'1") | 2460 (8'1") |
| F Общая высота кабины | 2740 (9'0") | 2950 (9'8") |
| *G Минимальный дорожный просвет | 440 (1'5") | 595 (1'11") |
| H Расстояние между центрами гусениц | 1990 (6'6") | 2040 (6'8") |
| I Ширина гусеничного башмака | G 500 (20") G 600 (24") G 700 (28") F 510 (20") | G 700 (28") Т 760 (30") H 960 (38") |
| J Ширина ходовой части | 2490 (8'2") 2590 (8'6") 2690 (8'10") 2500 (8'2") | 2740 (9'0") 2800 (9'2") 3000 (9'10") |
| K Общая ширина машины | 2500 (8'2") 2590 (8'6") 2690 (8'10") 2500 (8'2") | 2740 (9'0") 2800 (9'2") 3000 (940") |
| L Длина машины с рукоятью
1.96m (6'5") 2.26m (7'5") 2.81m (9'3") |
7220 (23'8") 7220 (23'8") 7240 (23'9") |
7220 (23'8") 7220 (23'8") 7220 (23'8") |
| M Высота стрелы с рукоятью
1 .96m (6'5") 2.26m (7'5") 2.81m (9'3") |
2600 (8'6") 2680 (8'10") **2680 (8'10") |
2670 (8'9") 2740 (9'0') **2690 (8'10") |
| N Высота гусеницы с тройным грунтозацепом башмака | 790 (2'7") | 940 (3'1") |
| * Исключая грунтозацеп башмака. | G: Тройной грунтозацеп башмака. | F : Плоский башмачок нах.. |
| ** Измерение произведено при транспортном положении рукояти | Т : Трехгранный башмак | H : Высокий тройной грунтозацеп башмака |

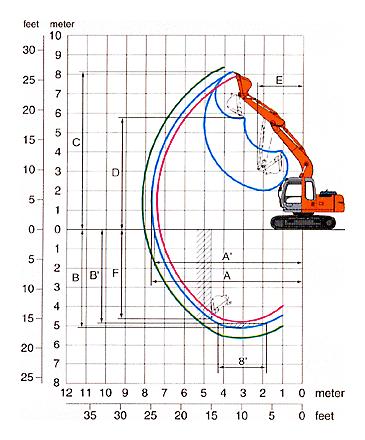

| ZAXIS110 | ZAXIS110M | ||||||
| Длина рукояти | 1.96m
(6'5") | 2.26m
(7'5") | 2.81m
(9'3")* | 1.96m
(6'5") | 2.26m
(7'5") | 2.81m
(9'3")* | |
| A Maкс. радиус копания | 7430 (24'5") | 7700 (25'3") | 8180 (26'10") | 7430 (24'5") | 7700 (25'3") | 8180 (26'10") | |
| A' Maкс. радиус копания (грунта) | 7290 (23'1") | 7570 (24'10") | 8060 (26'5") | 7250 (23'9") | 7530 (24'8") | 8020 (26'4") | |
| B Maкс. глубина копания | 4780 (15'8") | 5080 (16'8") | 5630 (18'6") | 4580 (15'0") | 4880 (16'0") | 5430 (17'10") | |
| B' Maкс. глубина копания (уровень 8') | 4520 (14'10") | 4850 (15'11") | 5430 (17'10") | 4320 (14'2") | 4650 (15'3") | 5220 (17'2") | |
| C Макс. высота копания | 7940 (26'0") | 8110 (26'7") | 8360 (27'5") | 8140 (26'8") | 8320 (27'4") | 8570 (28'1") | |
| D Maкс. высота разгрузки | 5530 (18'2") | 5700 (18'8") | 5960 (19'7") | 5730 (18'10") | 5910 (19'5") | 6170 (20'3") | |
| E Мин. радиус поворота | 2310 (7'7") | 2340 (7'8") | 2600 (8'6") | 2300 (7'7") | 2330 (7'8") | 2590 (8'6") | |
| F Mакс. высота среза при копании | 4320 (14'2") | 4620 (15'2") | 5140 (16'10") | 4120 (13'6") | 4420 (14'6") | 4940 (16'2") | |
| Сила копания ковша | ISO | 90 kN (9200 kgf , 20300 Ibf) | |||||
| SAE: PCSA | 78 kN (8000 kgf, 17600 Ibf) | ||||||
| Сила рабочего хода рукояти | ISO | 60 kN
(6100 kgf, 13400 Ibf) | 55 kN
(5600 kgf, 12300 Ibf) | 48 kN
(4900 kgf, 10800 Ibf) | 60 kN
(6100 kgf, 13400 Ibf) | 55 kN
(5600 kgf, 12300 Ibf) | 48 kN
(4900 kgf, 10800 Ibf) |
| SAE: PCSA | 57 kN
(5900 kgf, 13000 Ibf) | 52 kN
(5300 kgf, 11700 Ibf) | 47 kN
(4800 kgf, 10600 Ibf) | 57 kN
(5900 kgf, 13000 Ibf) | 52 kN
(5300 kgf, 11700 Ibf) | 47 kN
(4800 kgf, 10600 Ibf) | |
| Исключая грунтозацеп башмака. |
| Модель | Isuzu BB-4BG1T |
| Тип | дизельный, 4-х тактный водяного охлаждения с турбонаддувом |
| Число цилиндров | 4 |
| Мощность | |
| По системе DIN 6271 | H/P режим: 63 кВт (85 л.с.) при 2150 мин-1
P режим: 59 кВт (80 л.с.) при 1950 мин-1 |
| По системе SAE J1349 | H/P режим: 61 кВт (83 л.с.) при 2150 мин-1
P режим: 58 кВт (79 л.с.) при 1950 мин-1 |
| Макс. крутящий момент | 340 Нм при 1600 мин-1 |
| Рабочий объем | 4329 л |
| Диаметр и ход поршня | 105мм X 125мм |
| Аккумулятор | 2 X 12 В / 55 А*ч |
| Регулятор | Механическое регулирование скорости с шаговым электродвигателем |
|
| |
| Главные насосы | два аксиально-поршневых насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 100 л/мин
1 Х 52.5 л/мин |
| Управляющий насос | один шестеренчатый насос |
| Максимальная подача масла | 33 л/мин |
| Гидравлические моторы | |
| Моторы хода | два аксиально-поршневого насоса с регулируемой производительностью |
| Моторы поворота | один аксиальный поршневой двигатель |
| Параметры предохранительных клапанов | Давление срабатывания |
| Гидроконтур рабочего оборудования | 34.3 MPa (350кгс/см2) |
| Гидроконтур поворота | 31.4 MPa (320кгс/см2) |
| Гидроконтур хода | 34.3 MPa (350кгс/см2) |
| Гидроконтур управляющего сигнала | 3.9 MPa (40кгс/см2) |
| Гидравлические цилиндры |
|
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
|
| Размеры |
| КОЛИЧЕСТВО | ДИАМЕТР ГИДРОЦИЛИНДРА | ДИАМЕТР ШТОКА | |
| СТРЕЛА | 2 | 95 мм | 70 мм |
| РУКОЯТЬ | 1 | 105 мм | 75 мм |
| КОВШ | 1 | 95 мм | 65 мм |
| Гидравлические фильтры |
|
В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.
|
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
Джойстики управления 2
Рычаги передвижения с педалями 2
Рычаги передвижения с педалями 2
Вращающаяся рама
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы - гидромеханический, дискового типа.
Скорость поворота 13.9 об/мин
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы - гидромеханический, дискового типа.
Скорость поворота 13.9 об/мин
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
|
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Основной тип гусеничных башмаков - с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором. |
| Количество катков и башмаков на каждой стороне | |
| Поддерживающие катки | 1: ZAXIS110
2: ZAXIS110М |
| Опорные катки | 6: ZAXIS110/110М |
| Гусеничные башмаки | 41: ZAXIS110
42: ZAXIS110М |
| Защита гусеничной цепи | 1: ZAXIS110М |
| Механизм хода | |
|
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода - гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
| |
| Скорости передвижения | |
| ZAXIS110 | Высокая: от 0 до 5.5 км/ч
Низкая: от 0 до 3.6 км/ч |
| ZAXIS110M | Высокая: от 0 до 4.2 км/ч
Низкая: от 0 до 2.4 км/ч |
| Максимальная сила тяги | |
| ZAXIS110 | 91 кН |
| ZAXIS110M | 130 кН |
| Максимальный преодолеваемый подъем | 35 град. (70%) |
|
Машина оснащена стрелой 4.27 м, рукоятью 2.26 м и ковшом 0.45 м3.
ZAXIS110 |
| Тип башмака | Ширина башмака,
мм | Вес,
кг | Давление на грунт,
кПа |
| С тройным грунтозацепом | 500 | 10700 | 36 |
| 600 | 11000 | 31 | |
| 700 | 11200 | 27 | |
| Резиновый | 500 | 10800 | 36 |
| Плоский | 510 | 11200 | 37 |
| Трехгранный | 700 | 11000 | 26 |
|
ZAXIS110M
|
| Тип башмака | Ширина башмака,
мм | Вес,
кг | Давление на грунт,
кПа |
| С тройным грунтозацепом | 700 | 12800 | 27 |
| С высоким одинарным грунтозацепом | 960 | 13700 | 22 |
| Трехгранный | 760 | 13700 | 27 |
| 900 | 13400 | 23 |
|
Веса базовой машины включая массу противовеса 1800 кг и башмаков с тройными грунтозацепами исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т. д.):
| |
| ZAXIS110 | 8250 кг с башмаками шириной 500 мм |
| ZAXIS110M | 10300 кг с башмаками шириной 700 мм |
| Литры | |
| Топливный бак | 250.0 |
| Охлаждающая жидкость | 19.0 |
| Моторное масло | 15.0 |
| Мотор поворота | 3.2 |
| Мотор хода (на каждую сторону) | |
| ZAXIS110
ZAXIS110M | 4.0
3.5 |
| Гидравлическая система | 130.0 |
| Бак для гидравлической жидкости | 69.0
|

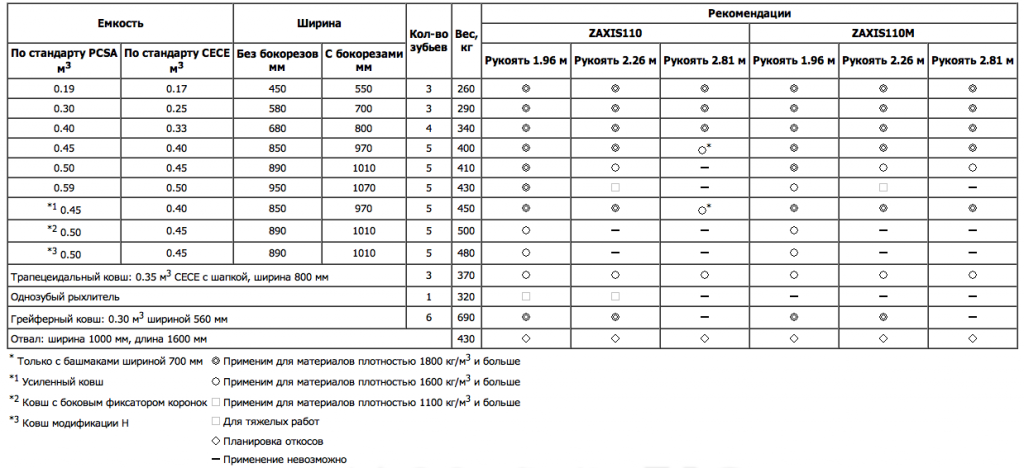

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4.27 м; рукоять выпускается в трех вариантах - 1.96, 2.26 и 2.81 м. Ковш - сварной с возможностью регулировки поперечного люфта.
