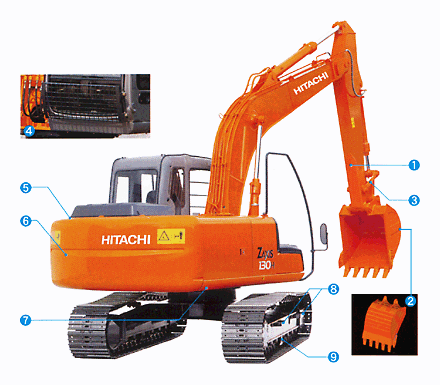

Hitachi ZX130H
|
|
| ZAXIS120 / ZAXIS130H / ZAXIS130K | |
| A База машины | 2880 (9'5") |
| B Длина ходовой части | 3580 (11'9") |
| *C Высота от уровня земли до противовеса | 890 (2'11") |
| D Радиус вращения по корпусу машины | 2130 (7'0") |
| D' Расстояние от центра вращения до задней точки противовеса | 2130 (7'0") |
| E Общая ширина поворотной части | 2460 (8'1") |
| F Общая высота кабины | 2740 (9'0") / 2740 (9'0") / 2870 (9'5") |
| *G Минимальный дорожный просвет | 440 (1'5") |
| H Расстояние между центрами гусениц | 1990 (6'6") |
| I Ширина гусеничного башмака | G 500 (20") G 600 (24") G 700 (28") F 510 (20") |
| J Ширина ходовой части | 2490 (8'2") 2590 (8'6") 2690 (8'10") 2500 (8'2") |
| K Общая ширина машины | 2500 (8'2") 2590 (8'6") 2690 (8'10") 2500 (8'2") |
| L Длина машины с рукоятью
2.10m (6'11") 2.52m (8'3") 3.01m (9'11") |
7610 (25'0") / - / - 7610 (25'0") / **7610 (25'0") / ***7610 (25'0") 7620 (25'0") / - / - |
| M Высота стрелы с рукоятью
2.10m (6'11") 2.52m (8'3") 3.01m (9'11") |
2580 (8'6") / - / - 2680 (8'10") / **2680 (8'10") / ***2680 (8'10") ****2680 (8'10") / - / - |
| N Высота гусеницы с тройным грунтозацепом башмака | 790 (2'7") |
| * Исключая грунтозацеп башмака. | *** Оснащена рабочим оборудованием К | G: Тройной башмак с грунтозацепом |
| ** Оснащена рабочим оборудованием Н | **** Измерение произведено при транспортном положении рукояти | F : Плоский башмак |
| ZAXIS120 | ZAXIS130H* | ZAXIS130K** | ||||
| Длина рукояти | 2.10m
(6'11") | 2.52m
(8'3") | 3.01m
(9'11") | 2.52m
(8'3") H-рукоять | 2.52m
(8'3") K-рукоять | |

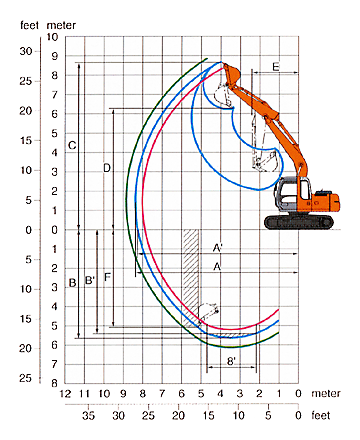

| A Maкс. радиус копания | 7900 (25'11") | 8270 (27'2") | 8740 (28'8") | 8270 (27'2") | 8270 (27'2") | |
| A' Maкс. радиус копания (грунта) | 7770 (25'6") | 8140 (26'8") | 8620 (28'3") | 8140 (26'8") | 8140 (26'8") | |
| B Maкс. глубина копания | 5150 (16'11") | 5570 (18'3") | 6060 (19'11") | 5570 (18'3") | 5570 (18'3") | |
| B' Maкс. глубина копания (уровень 8') | 4910 (16'1") | 5350 (17'7") | 5870 (19'3") | 5360 (17'7") | 5360 (17'7") | |
| C Макс. высота копания | 8370 (27'6") | 8570 (28'1") | 8900 (29'2") | 8550 (28'1") | 8550 (28'1") | |
| D Maкс. высота разгрузки | 5960 (19'7") | 6160 (20'3") | 6490 (21'4") | 6140 (20'2") | 6140 (20'2") | |
| E Мин. радиус поворота | 2310 (7'7") | 2340 (7'8") | 2590 (8'6") | 2330 (7'8") | 2330 (7'8") | |
| F Mакс. высота среза при копании | 4650 (15'3") | 5020 (16'6") | 5500 (18'0") | 5010 (16'5") | 5010 (16'5") | |
| Сила копания ковша | ISO | 99 kN (10100 kgf, 22300 lbf) | ||||
| SAE: PCSA | 86 kN (8800 kgf, 19400 lbf) | |||||
| Сила рабочего хода рукояти | ISO | 73 kN
(7500 kgf, 16500 Ibf) | 65 kN
(6600 kgf, 14600 Ibf) | 58 kN
(5900 kgf, 13000 Ibf) | 65 kN
(6600 kgf, 14600 Ibf) | 65 kN
(6600 kgf, 14600 Ibf) |
| SAE: PCSA | 71 kN
(7200 kgf, 15900 Ibf) | 63 kN
(6400 kgf, 14100 Ibf) | 57 kN
(5800 kgf, 12800 Ibf) | 63 kN
(6400 kgf, 14100 Ibf) | 63 kN
(6400 kgf, 14100 Ibf) | |
| Исключая грунтозацеп башмака.
* Оснащен раб. оборудованием Н ** Оснащен раб оборудованием К |
|
Модель |
Isuzu СС-4BG1TС |
| |
|
Тип |
дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением |
| |
|
Число цилиндров |
4 |
| |
|
Мощность |
| ||
|
По системе DIN 6271 |
H/P режим: 66 кВт (90 л.с.) при 2150 мин-1 P режим: 63 кВт (85 л.с.) при 1950 мин-1 |
| |
|
По системе SAE J1349 |
H/P режим: 65 кВт (88 л.с.) при 2150 мин-1 P режим: 62 кВт (84 л.с.) при 1950 мин-1 |
| |
|
Макс. крутящий момент |
340 Нм при 1600 мин-1 |
| |
|
Рабочий объем |
4329 л |
| |
|
Диаметр и ход поршня |
105мм X 125мм |
| |
|
Аккумулятор |
2 X 12В / 55 А*ч |
| |
|
Регулятор |
Механическое регулирование скорости с шаговым электродвигателем | ||
|
| |
| Главные насосы | два аксиально-поршневых насоса с регулируемой производительностью |
| Максимальная подача масла | 2 Х 105 л/мин
1 Х 52.5 л/мин |
| Управляющий насос | один шестеренчатый насос |
| Максимальная подача масла | 33 л/мин |
| Гидравлические моторы | |
| Моторы хода | два аксиально-поршневых насоса с регулируемой производительностью |
| Моторы поворота | один аксиально-поршневой мотор |
| Параметры предохранительных клапанов | Давление срабатывания |
| Гидроконтур рабочего оборудования | 34.3 MPa (350кгс/см2) |
| Гидроконтур поворота | 32.3 MPa (330кгс/см2) |
| Гидроконтур хода | 34.3 MPa (350кгс/см2) |
| Гидроконтур управляющего сигнала | 3.9 MPa (40кгс/см2) |
| Гидравлические цилиндры |
|
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
|
| Размеры |
| КОЛИЧЕСТВО | ДИАМЕТР ГИДРОЦИЛИНДРА | ДИАМЕТР ШТОКА | |
| СТРЕЛА | 2 | 105 мм | 70 мм |
| РУКОЯТЬ | 1 | 115 мм | 80 мм |
| КОВШ | 1 | 100 мм | 70 мм |
| Гидравлические фильтры |
|
В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.
В модификации ZAXIS130K используется другой тип полнопоточных фильтров с индикатором засоренности. |
| ||||||||
Вращающаяся рама
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы - гидромеханический, дискового типа.
Скорость поворота 13.7 об/мин
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы - гидромеханический, дискового типа.
Скорость поворота 13.7 об/мин
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
| Гусеница |
|
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Основной тип гусеничных башмаков - с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором. |
| Количество катков и башмаков на каждой стороне | |
| Поддерживающие катки | 1: ZAXIS120/130Н/130К |
| Опорные катки | 7: ZAXIS120/130Н/130К |
| Гусеничные башмаки | 44: ZAXIS120/130Н/130К |
| Защита гусеничной цепи | 1: ZAXIS130Н |
| Механизм хода | |
|
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода - гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
| |
| Скорости передвижения | Высокая: от 0 до 5.5 км/ч
Низкая: от 0 до 3.4 км/ч |
| Максимальная сила тяги | 102 кН |
| Максимальный преодолеваемый подъем | 35 град. (70%) |
|
Машина оснащена стрелой 4.60 м, рукоятью 2.52 м и ковшом 0.50 м3.
|
| Тип башмака | Ширина башмака,
мм | Вес,
кг | Давление на грунт,
кПа |
| С тройным грунтозацепом | 500 | 12000 | 37 |
| 600 | 12300 | 32 | |
| 700 | 12500 | 28 | |
| Плоский | 510 | 12500 | 38 |
| Трехгранный | 700 | 12300 | 27 |
|
Веса базовых машин (включая массу противовеса (2450 кг для стандартной модификации, 2630 кг для модификации типа Н, 3050 кг для модификации типа К) и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т. д.):
| |
| ZAXIS120 | 9300 кг с башмаками шириной 500 мм |
| ZAXIS130Н | 9660 кг с башмаками шириной 500 мм |
| ZAXIS130К | 10100 кг с башмаками шириной 500 мм |
|
ZAXIS130H (модификация для работ в тяжелых условиях)
Машина оснащена усиленными стрелой 4.60 м и рукоятью 2.52 м и усиленным ковшом 0.50 м3. |
| Ширина башмака,
мм | Рукоять
м | Вес
кг | Давление на грунт
кПа | |
| ZAXIS130H | 500 | 2.52 | 12500 | 39 |
|
ZAXIS130К (модификация для разрушения)
Машина оснащена усиленными стрелой 4.60 м и рукоятью 2.52 м и усиленным ковшом 0.50 м3. |
| Ширина башмака,
мм | Рукоять
м | Вес
кг | Давление на грунт
кПа | |
| ZAXIS130К | 500 | 2.52 | 13000 | 41 |
| Литры | |
| Топливный бак | 250.0 |
| Охлаждающая жидкость | 19.0 |
| Моторное масло | 15.8 |
| Мотор поворота | 3.2 |
| Мотор хода (на каждую сторону) | 4.0 |
| Гидравлическая система | 130.0 |
| Бак для гидравлической жидкости | 69.0 |
| РАБОЧЕЕ ОБОРУДОВАНИЕ |
|
Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4.60 м; рукоять выпускается в трех вариантах - 2.10, 2.52 и 3.01 м. Ковш - сварной с возможностью регулировки поперечного люфта.
|
| Ковши |
| Емкость | Ширина | Кол-во
зубьев | Вес,
кг | Рекомендации | ||||||
| ZAXIS120 | ZAXIS130H | ZAXIS130K | ||||||||
| По стандарту PCSA
м3 | По стандарту CECE
м3 | Без бокорезов
мм | С бокорезами
мм | Рукоять 2.10 м | Рукоять 2.52 м | Рукоять 3.01 м | Рукоять 2.52 м | Рукоять 2.52 м | ||
| 0.19 | 0.17 | 450 | 550 | 3 | 260 |  | | | | |
| 0.30 | 0.25 | 580 | 700 | 3 | 290 | | | | | |
| 0.40 | 0.33 | 680 | 800 | 4 | 340 | | | | | |
| 0.45 | 0.40 | 850 | 970 | 5 | 400 | | |  | | |
| 0.50 | 0.45 | 890 | 1010 | 5 | 410 | | | * | | |
| 0.59 | 0.50 | 950 | 1070 | 5 | 430 | | |  | | |
| 0.66 | 0.55 | 1030 | - | 5 | 430 |  | | | | |
| *1 0.50 | 0.45 | 890 | 1010 | 5 | 470 | | | * | | |
| *2 0.50 | 0.45 | 890 | 1010 | 5 | 500 | | | * | | |
| *3 0.50 | 0.45 | 890 | 1010 | 5 | 480 | | | * | | |
| *1 0.59 | 0.50 | 950 | 1070 | 5 | 490 | | | | | |
| Трапецеидальный ковш: 0.35 м3 | 3 | 370 | | | | | ||||
| Однозубый рыхлитель | 1 | 320 | | | | | ||||
| Грейферный ковш: 0.30 м3 шириной 560 мм | 6 | 690 | | | | | ||||
| Отвал: ширина 1000 мм, длина 1600 мм | 430 |  | | | | |||||
| * Только с башмаками шириной 700 мм | Применим для материалов плотностью 1800 кг/м3 и больше |
| *1 Ковш для модификации К | Применим для материалов плотностью 1600 кг/м3 и больше |
| *2 Ковш с боковым фиксатором коронок | Применим для материалов плотностью 1100 кг/м3 и больше |
| *3 Ковш для модификации Н | Для тяжелых работ |
| Планировка откосов | |
| Применение невозможно |
