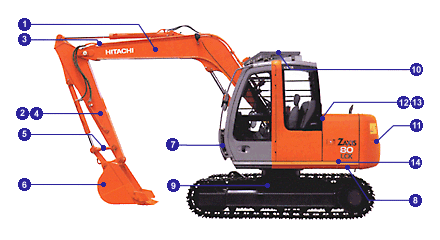

Hitachi ZX80LCK

Hitachi ZX80LCK
  • Hitachi ZX80LCK

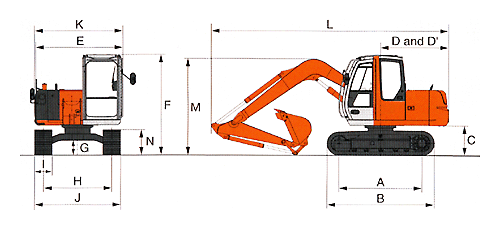

ZAXIS70 ZAXIS70LCZAXIS70 ZAXIS70LC
с асфальтоходной подушкой		ZAXIS80LCK
A База машины2140 (7'0") 2290 (7'6")
B Длина ходовой части2765 (9'1") 2920 (9'7")
*C Высота от уровня земли до противовеса760 (2'6") 760 (2'6")
D Радиус вращения по корпусу машины1750 (5'9") 1750 (5'9")
D' Расстояние от центра вращения до задней точки противовеса1750 (5'9") 1750 (5'9")
E Общая ширина поворотной части2260 (7'5") 2260 (7'5")2260 (7'5") 2260 (7'5")2290 (7'6")
F Общая высота кабины2600 (8'6") 2600 (8'6")2630 (8'8") 2630 (8'8")2730 (8'11")
*G Минимальный дорожный просвет360 (1'2") 360 (1'2")410(1'4") 410 (1'4")360 (1'2")
H Расстояние между центрами гусениц1750 (5'9") 1870 (6'2")1750 (5'9") 1870 (6'2")1870 (6'2")
I Ширина гусеничного башмакаG 450 (18") G 450 (18")P 450 (18") P 450 (18")G 450 (18")
J Ширина ходовой части2200 (7'3") 2320 (7'7")2200 (7'3") 2320 (7'7")2320 (7'7")
K Общая ширина машины2260 (7'5") 2320 (7'7")2260 (7'5") 2320 (7'7")2320 (7'7")
L Длина машины
с рукоятью
1.62m (5'4")
2.12m (6'11")

6080 (19'11") 6080 (19'11")
6120 (20'1") 6120 (20'1")

6080 (19'11") 6080 (19'11")
6120 (20'1") 6120 (20'1")

-
6380 (20'11")
M Высота стрелы
с рукоятью
1.62m (5'4")
2.12m (6'11")

2550 (8'4") 2550 (8'4")
2880 (9'5") 2880 (9'5")

2555 (8'5") 2555 (8'5")
2885 (9'6") 2885 (9'6")

-
2800 (9'2")
N Высота гусеницы655 (2'2") 655 (2'2")715 (2'4") 715 (2'4") 655 (2'2")
* Исключая грунтозацеп башмака. G: Тройной грунтозацеп башмака. Р: Асфальтоходная подушка

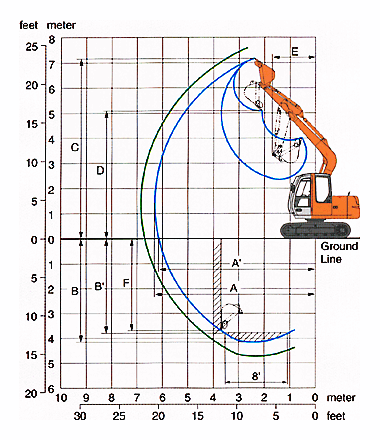

ZAXIS70 / ZAXIS70LCZAXIS70 / ZAXIS70LC
с асфальтоходной подушкой		ZAXIS80LCK
Длина рукояти1.62m
(5'4")		2.12m
(6'11")		1.62m
(5'4")		2.12m
(6'11")		2.12m
(6'11")
A Maкс. радиус копания6320 (20'9")6810 (22'4")6320 (20'9")6810 (22'4")7130 (23'0")
A' Maкс. радиус копания (грунта)6170 (20'3")6670 (21'11")6160 (20'3")6660 (21'10")7005 (23'0")
B Maкс. глубина копания4170 (13'8")4670 (15'4")4120 (13'6")4620 (15'2")4510 (14'10")
B' Maкс. глубина копания (уровень 8')3820 (12'6")4320 (14'2")3770 (12'4")4270 (14'0")4280 (14'1")
C Макс. высота копания7150 (23'6")7550 (24'9")7200 (23'7")7600 (24'11")8220 (27'0")
D Maкс. высота разгрузки5060 (16'7")5450 (17'11")5110 (16'9")5500 (184")6110 (20'1")
E Мин. радиус поворота1720 (5'8")2080 (6'10")1720 (5'8")2080 (6'10")2010 (6'7")
F Mакс. высота среза при копании3730 (12'3")4280 (14'1")3680 (12'1")4230 (13'11")4180 (13'9")
Сила копания ковшаISO55 kN (5600 kgf, 12400 lbf)
SAE: PCSA47 kN (4800 kgf, 10600 Ibf)
Сила рабочего хода рукоятиISO38 kN
(3900 kgf, 8600 Ibf)		32 kN
(3300 kgf, 7280 Ibf)		38 kN
(3900 kgf, 8600 Ibf)		32 kN
(3300 kgf, 7280 Ibf)		32 kN
(3300 kgf, 7280 Ibf)
SAE: PCSA36 kN
(3700 kgf, 8200 Ibf)		31 kN
(3200 kgf, 7100 Ibf)		36 kN
(3700 kgf, 8200 Ibf)		31 kN
(3200 kgf, 7100 Ibf)		31 kN
(3200 kgf, 7100 Ibf)
Исключая грунтозацеп башмака.
МодельIsuzu CC-4JG1
Типдизельный, 4-х тактный водяного охлаждения;
Число цилиндров4
Мощность
По системе DIN 627140.5 кВт (55 л.с.) при 2100 мин-1
По системе SAE J134939 кВт (52 л.с.) при 2100 мин-1
Макс. крутящий момент192 Нм при 1800 мин-1
Рабочий объем3059 л
Диаметр и ход поршня95,4 мм X 107 мм
Аккумулятор2 X 12 В / 52 А*ч
РегуляторМеханическое регулирование скорости с шаговым электродвигателем
  • Гидравлическая система с 3 насосами
  • ОГС (Оптимальная Гидравлическая Система) - обеспечивает независимые операции.
  • Новая 2-х скоростная автоматическая коробка передач увеличивает тяговое усилие и скорость движения.
    • Главные насосытри аксиально-поршневого насоса с регулируемой производительностью
    Максимальная подача масла2 Х 63 л/мин
    1 Х 52.5 л/мин
    Управляющий насосодин шестеренчатый насос
    Максимальная подача масла22.5 л/мин

    Гидравлические моторы
    Моторы ходадва аксиально-поршневых мотора с регулируемой производительностью
    Моторы поворотаодин аксиально-поршневой мотор

    Параметры предохранительных клапановДавление срабатывания
    Гидроконтур рабочего оборудования26.0 MPa (265кгс/см2)
    Гидроконтур поворота22.6 MPa (230кгс/см2)
    Гидроконтур хода31.4 MPa (320кгс/см2)
    Гидроконтур управляющего сигнала3.9 MPa (40кгс/см2)

    Гидравлические цилиндры
    Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

    Размеры
    КОЛИЧЕСТВОДИАМЕТР ГИДРОЦИЛИНДРАДИАМЕТР ШТОКА
    СТРЕЛА1115 мм65 мм
    РУКОЯТЬ195 мм60 мм
    КОВШ185 мм55 мм

    Гидравлические фильтры
    В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.
    В модификации ZAXIS80LCK используются другие типы полнопоточных фильтров с индикатором засоренности.
    В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
    Джойстики управления  2
    Рычаги передвижения с педалями  2
    Педаль (Для модификации ZAXIS80LCK)  1


    Вращающаяся рама
    Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

    Механизм поворота
    Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы - гидромеханический, дискового типа.
    Скорость поворота 11.3 мин-1

    Кабина оператора
    Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья регулируемые и имеют легко очищаемую виниловую обивку.
    Гусеница
    Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
    Основной тип гусеничных башмаков - с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

    Количество катков и башмаков на каждой стороне
    Поддерживающие катки1
    Опорные катки5
    Гусеничные башмаки38: ZAXIS70
    40: ZAXIS70LC
    ZAXIS80LCK

    Механизм хода
    Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода - гидромеханический, дискового типа. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
    Скорости передвиженияВысокая: от 0 до 5.0 км/ч
    Низкая: от 0 до 3.4 км/ч
    Максимальная сила тяги47.8 кН
    Максимальный преодолеваемый подъем35 град. (70%)
    ZAXIS70/ZAXIS70LC:
    Машина оснащена стрелой 3.72 м, рукоятью 1.62 м и ковшом 0.28 м3 для ZAXIS70, 0.33 м3 для ZAXIS70LC.
    ZAXIS80LCK:
    Машина оснащена усиленной стрелой 4.00 м и рукоятью 2.12 м и усиленным ковшом 0.28 м3.

    Тип башмакаШирина башмака,
    мм    		Вес,
    кг    		Давление на грунт,
    кПа
    С тройным грунтозацепом450630029
    640028
    720031
    600646022
    657021
    738024
    Асфальтоходная подушка450629029
    639028
    719031
    Трехгранный500648027
    659026
    700660019
    671019
    Плоский450647030
    658029
    737032

    Цифры относятся к ZAXIS70LC.

    Веса базовой машины включая массу противовеса 700 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т. д.):
    ZAXIS704950 кг с башмаками шириной 450 мм
    ZAXIS70LC5030 кг с башмаками шириной 450 мм
    ZAXIS80LCK5 700 кг с башмаками шириной 450 мм

    ZAXIS70/ZAXIS70LC с функцией вращения рукояти:
    Машина оснащена рукоятью 1.62 м, и ковшом 0.28 м3.
    Тип башмакаШирина башмака,
    мм    		Вес,
    кг    		Давление на грунт,
    кПа
    С тройным грунтозацепом450692032
    700030
    600708025
    717023
    Асфальтоходная подушка450691032
    699030
    Трехгранный500710029
    719028
    700722021
    731020
    Плоский450708033
    717031
    Цифры относятся к ZAXIS70LC.

    Веса базовой машины включая массу противовеса 800 кг и башмаков с тройными грунтозацепами исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т. д.):
    ZAXIS705060 кг с башмаками 450 мм
    ZAXIS70LC5140 кг с башмаками 450 мм

    Литры
    Топливный бак135.0
    Охлаждающая жидкость9.5
    Моторное масло12.0
    Мотор хода (на каждую сторону)2.5
    Гидравлическая система100.0
    Бак для гидравлической жидкости (с указателем уровня масла) 60.0

    Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 3.72 м; рукоять выпускается в двух вариантах - 1.62 и 2.12 м. Ковш - сварной с возможностью регулировки поперечного люфта.

    Ковши
    ЕмкостьШиринаКол-во
    зубьев    		Вес,
    кг    		Рекомендации
    ZX70 / ZX70LCZX70 / ZX70LCZX70
    ZX70LC
    С функцией вращения    		ZX80LCK
    По стандарту PCSA
    м3    		По стандарту CECE
    м3    		Без бокорезов
    мм    		С бокорезами
    мм    		Стрела 3.72 мСтрела 3.72 мСтрела с поворотомСтрела 4.00 м
    Рукоять 1.62 мРукоять 2.12 мРукоять 1.62 мРукоять 2.12 мРукоять 1.62 мРукоять 2.12 м
    0.130.123604503141 / / / / /
    0.170.154505503168 / / / / /
    0.190.174905903175 / / / / /
    0.230.205606503186 / / / / /
    0.280.246607504211 / *2 / / *2 / /
    0.330.297708605230 / /
    *1 0.280.246607504254 / *2 / / *2 / /
    Отвал: ширина 750 мм, длина 1 500 мм250 / / / / /
    *1 Усиленный ковш Применим для материалов плотностью 2000 кг/м3 и больше
    *2 Только с башмаками шириной 600мм/700 мм Применим для материалов плотностью 1600 кг/м3 и больше
    Планировка откосов
    Применение невозможно

    ZAXIS70/ZAXIS70LC
    с функцией поворота
    A База машины2140 (7'0")/2290 (7'6")
    B Длина ходовой части2765 (9'1")/2920 (9'7")
    *C Высота от уровня земли до противовеса760 (2'6")/760 (2'6")
    D Радиус вращения по корпусу машины1750 (5'9")/1750 (5'9")
    D' Расстояние от центра вращения до задней точки противовеса1750 (5'9")/1750 (5'9")
    E Общая ширина поворотной части2260(7'5")/2260 (7'5")
    F Общая высота кабины2600 (8'6")/2600 (8'6")
    *G Минимальный дорожный просвет360 (1'2")/360 (1'2")
    H Расстояние между центрами гусениц1750 (5'9")/1870 (6'2")
    I Ширина гусеничного башмакаG 450 (18")/G 450 (18")
    J Ширина ходовой части2200 (7'3")/2320 (77")
    K Общая ширина машины2260 (7'5")/2320 (77")
    L Общая длина машины
    с рукоятью 1.62m (5'4")
    6200 (20'4")/6200 (20'4")
    M Общая высота стрелы
    с рукоятью 1.62m (5'4")
    2810 (9'3")/2810 (9'3")
    N Высота гусеницы с тройным грунтозацепом башмака655 (2'2")/655 (2'2")

    * Исключая грунтозацеп башмака.

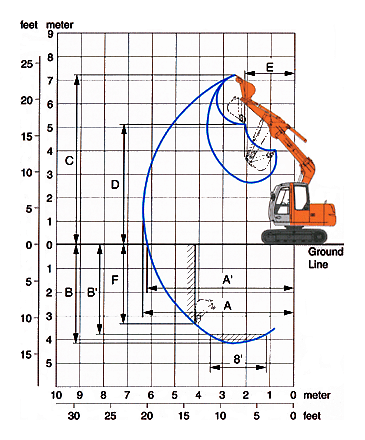

    ZAXIS70 / ZAXIS70LC
    с функцией поворота
    Длина рукояти1.62 m (5'4")
    Дистанция поврота0 mMax.
    A Maкс. радиус копания6320 (20'9")5875 (19'3")
    A' Maкс. радиус копания (грунта)6165 (20'3")5840 (19'2")
    B Maкс. глубина копания4160 (13'8")3710 (12'2")
    B' Maкс. глубина копания (уровень 8')3780 (12'5")3330 (10'11")
    C Макс. высота копания7130 (23'5")6775 (22'3")
    D Maкс. высота разгрузки5050 (16'9")4700 (15'5")
    E Мин. радиус поворота2100 (6'11")2100 (6'11")/2260 (7'5")*
    F Mакс. высота среза при копании3550 (11'8")3090 (10'2")

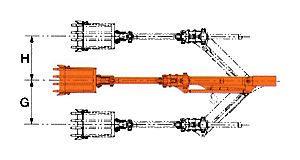

    G Поворот влево-1150 (3'9")
    H Поворот вправо-1150 (3'9")
    Сила копания ковшаISO55 kN (5600 kgf, 12400 lbf)
    SAE: PCSA47 kN (4800 kgf, 10600 lbf)
    Сила рабочего хода рукоятиISO38 kN (3900 kgf, 8600 Ibf)
    SAE: PCSA36 kN (3700 kgf, 8200 Ibf)
    * Правая/левая сторона поворота

    Оснащен стрелой 3.72 m (12'2"), рукоятью 1.62 m (5'4"), тройным башмаком с грунтозацепом 450 mm (18") и ковшом 0.28 m3 (0.37 yd3: емкостью по системе PCSA) для ZAXIS70.
    Эксплуатационная массаSTD: 7490 kg (16500 Ib)
    LC: 7570 kg (16700 Ib)
    Давление на грунтSTD: 35 kPa (0.35 kgf/cm2, 4.98 psi)
    LC: 33 kPa (0.34 kgf/cm2, 4.83 psi)

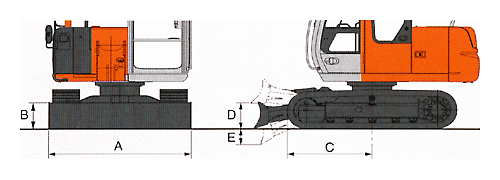

    A Общая ширина отвала2320 mm (7'7")
    B Общая высота отвала435 mm (1'5")
    C Расстояние от центра гусениц до отвала1910 mm (6'3")
    D Mакс. высота подъема от земли400 mm (1'4")
    E Mакс. глубина опускания280 mm (11.0")
