Hitachi ZX30U-2
|
|
|
|

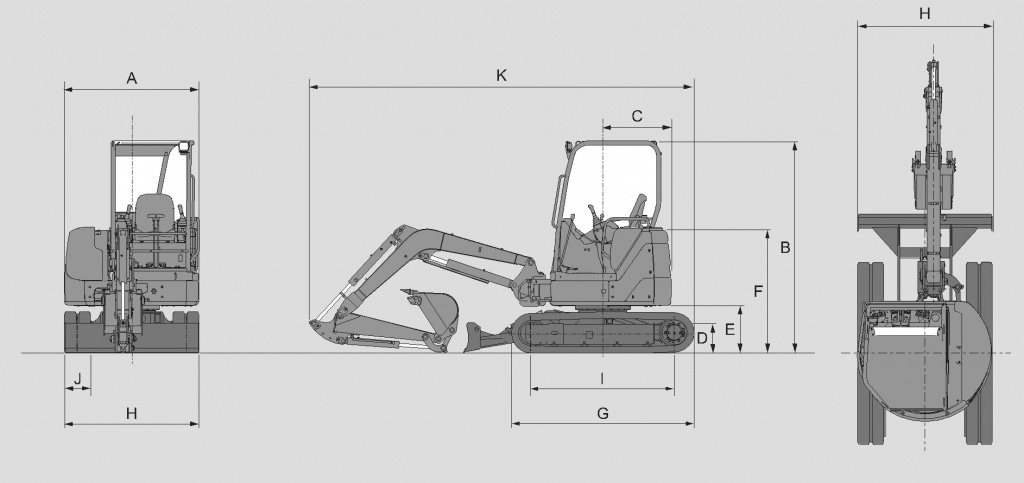

тент, навес
|
кабина
|
|
A
|
1 550
|
1 550
|
|
B
|
2 460
|
2 540
|
|
C
|
865
|
865
|
|
D
|
290
|
290
|
|
E
|
560
|
560
|
|
F
|
1 420
|
1 420
|
|
G
|
2 100
|
2 100
|
|
H
|
1 550
|
1 550
|
|
I
|
1 650
|
1 650
|
|
J
|
300
|
300
|
|
K (рукоять 1,17м/1,52м)
|
4 450/4 560
|
4 450/4 560
|
|

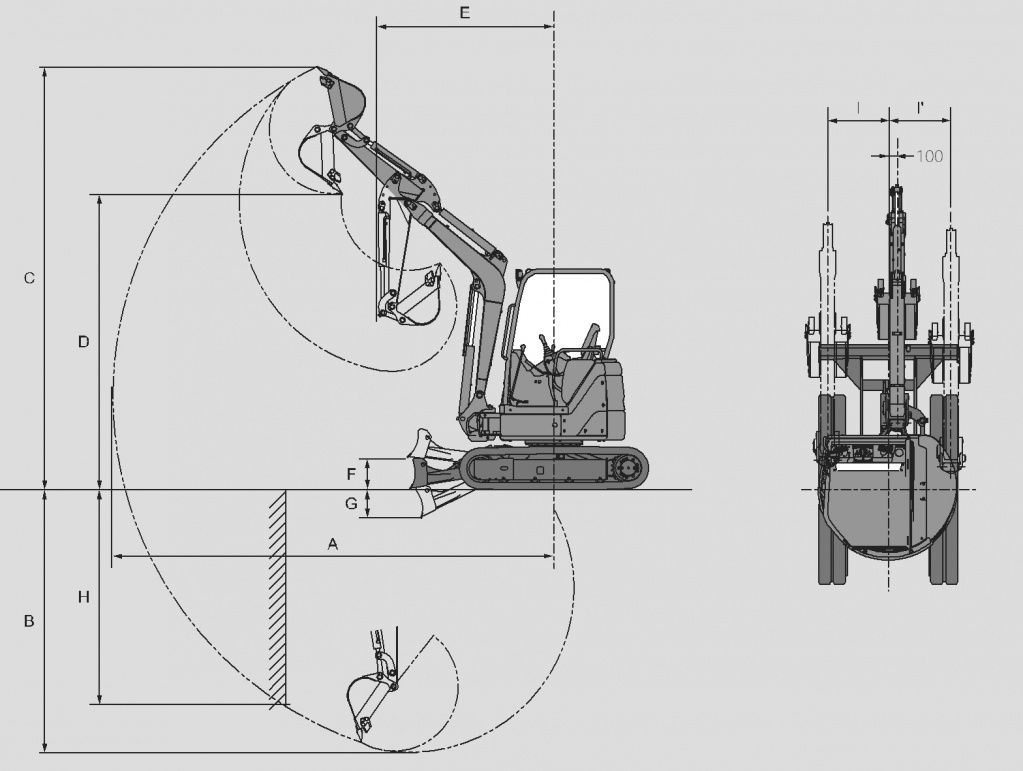

тент, навес
|
кабина
| |||
|
|
рукоять 1,17 м
|
рукоять 1,52 м
|
рукоять 1,17 м
|
рукоять 1,52 м
|
|
A
|
4 900
|
5 170
|
4 900
|
5 170
|
|
B
|
2 830
|
3 130
|
2 830
|
3 130
|
|
C
|
4 680
|
4 720
|
4 450
|
4 480
|
|
D
|
3 260
|
3 340
|
3 040
|
3 130
|
|
E
|
1 940
|
2 060
|
2 140
|
2 170
|
|
F
|
360
|
360
| ||
|
G
|
315
|
315
| ||
|
H
|
2 340
|
2 460
|
2 340
|
2 460
|
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
ZX30U-2
| |
| Вес и давление на грунт | Без кабины |
300 мм резиновая гусеница:
3070 кг (0,28 кгс/см2)
300 мм стальная гусеница: 3160 кг (0,29 кгс/см2)
|
| С кабиной |
300 мм резиновая гусеница:
3220 кг (0,29 кгс/см2)
300 мм стальная гусеница: 3310 кг (0,30 кгс/см2)
| |
| ДВИГАТЕЛЬ | ||
| Модель |
Yanmar 3TNV88
| |
| Тип |
Дизель, 4-х тактный, житкостного охлаждения, 3-х цилиндровый
| |
| Номинальная мощность (DIN 6271) |
22.3 кВт (29,9 л.с.)
при 2500 об/мин
| |
| Макс. крутящий момент |
105 Нм при 1500 об/мин
| |
| Рабочий объем |
1, 642 л
| |
| Диаметр и ход поршня |
88 х 90 мм
| |
| Емкость топливного бака |
40 л
| |
| РАБОЧИЕ ПАРАМЕТРЫ | ||
| Скорость |
0-2,8/4,5 км/ч
| |
| Угловая скорость поворотной платформы |
9,3 об/мин
| |
| Максимальный преодолеваемый подъем |
30 град/58%
| |
| Усилие тяги рукояти |
17,2 кН
| |
| Усилие копания |
27,5 кН
| |
| Угол поворота стрелы |
Влево 72 град / Вправо 62 град
| |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | ||
| Насосы |
2 регулируемых аксеально-поршневых / 1 шестеренный / 1 управляющий
| |
| Максимальная подача масла |
2×40 л/мин / 1×26,3 л/мин / 1×11,3 л/мин
| |
|
Настройки предохранительного клапана
- основные насосы
- третий насос
- управляющий насос
|
245 кгс/см2
206 кгс/см2
39 кгс/см2
| |
| Емкость бака |
35,0 л
| |
| ХОДОВАЯ ЧАСТЬ | ||
| Ширина машины |
1550 мм
| |
| Длина опорной поверхности гусеницы |
1650 мм
| |
| Бульдозерный отвал, ширина Х высота |
1550 × 360 мм
| |
| Макс. высота отвала до нижней кромки / опускания бульдозерного отвала |
360/315 мм
| |
| Кол-во катков (на сторону) | Поддерживающие |
1
|
| Опорные |
4
| |
| ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ КОПАНИЯ | ||
| Длина рукояти |
1170 мм
| |
| Макс глубина копания |
2830 мм
| |
| Макс вылет рабочего оборудования |
4900 мм
| |
| Макс высота разгрузки |
3040 мм
| |
| Макс высота копания |
4720 мм
| |
| Мин радиус поворота платформы | Стандартный |
2140 мм
|
| При повороте стрелы на 62 град вправо |
2170 мм
| |
| КОВШ | ||
| Емкость ковша |
0,09 м3
| |
|
Стандартное оборудование
· Гидрораспределитель для дополнительной гидроразводки
· Двухскоростная автоматическая коробка передач
· Кабина с обогревателем
· Две рабочие фары
· Бульдозерный отвал
· Резиновые гусеницы шириной 300 мм
· Высокопрочные втулки
· ROPS и FOPS
|
Дополнительное оборудование
· Навес
· Башмаки шириной 300 мм с грунтозацепом
|
