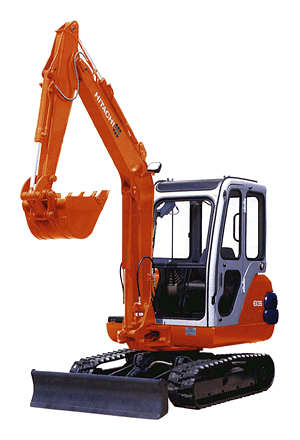

Hitachi ZX35U-2
|
|
|
|
тент, навес
|
кабина
|
|

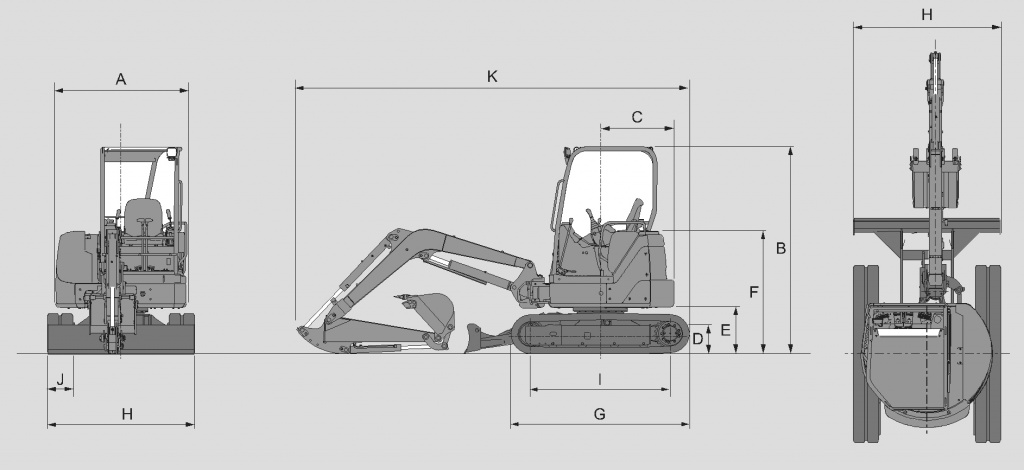

A
|
1 740
|
1 740
|
|
B
|
2 460
|
2 540
|
|
C
|
960
|
960
|
|
D
|
290
|
290
|
|
E
|
560
|
560
|
|
F
|
1 420
|
1 420
|
|
G
|
2 100
|
2 100
|
|
H
|
1 740
|
1 740
|
|
I
|
1 650
|
1 650
|
|
J
|
300
|
300
|
|
K (рукоять 1,32м/1,72м)
|
4 650/ 4 780
|
4 650/ 4 780
|
|

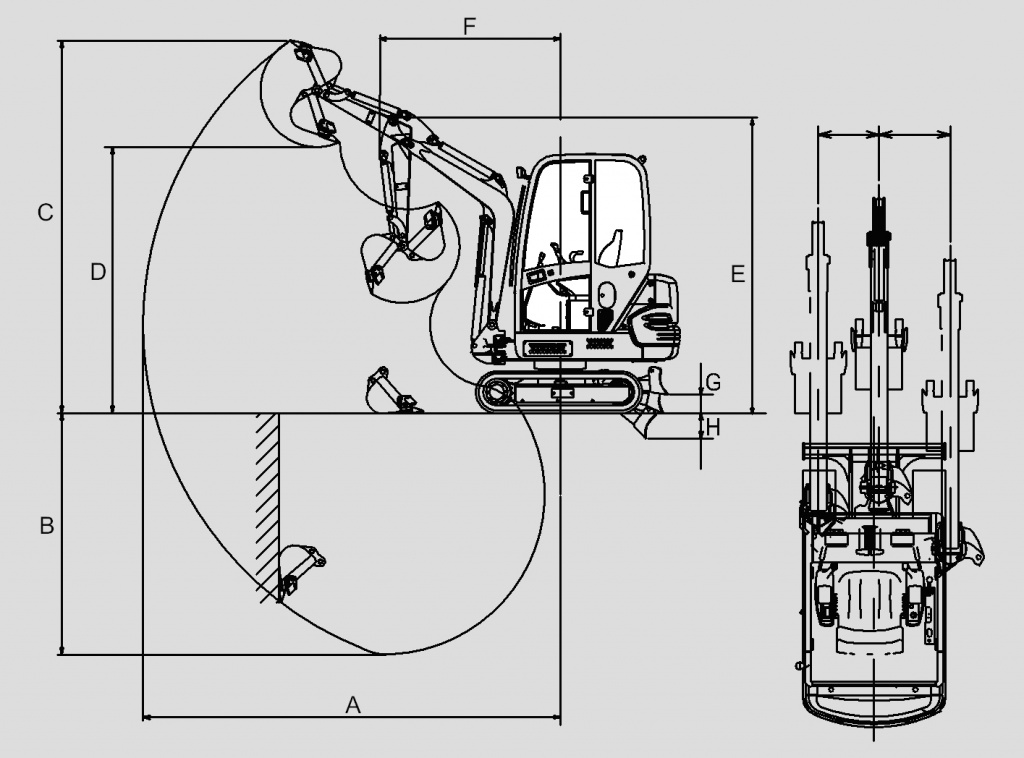

тент, навес
|
кабина
| |||
|
|
рукоять 1,32 м
|
рукоять 1,72 м
|
рукоять 1,32 м
|
рукоять 1,72 м
|
|
A
|
5 220
|
5 530
|
5 220
|
5 530
|
|
B
|
3 060
|
3 460
|
3 060
|
3 460
|
|
C
|
4 900
|
5 010
|
4 720
|
4 820
|
|
D
|
3 490
|
3 600
|
3 330
|
3 430
|
|
E
|
2 070
|
2 170
|
2 230
|
2 290
|
|
F
|
360
|
360
| ||
|
G
|
360
|
360
| ||
|
H
|
2 670
|
3 020
|
2 670
|
3 020
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
ZX35U-2
| |
|
Вес и давление на грунт
|
Без кабины
|
300 мм резиновая гусеница:
3480 кг (0,31 кгс/см2)
3570 кг (0,32 кгс/см2)
|
|
С кабиной
|
300 мм резиновая гусеница:
3630 кг (0,33 кгс/см2)
3720 кг (0,34 кгс/см2)
| |
|
ДВИГАТЕЛЬ
| ||
|
Модель
|
Yanmar 3TNV88
| |
|
Тип
|
Дизель, 4-х тактный, житкостного охлаждения, 3-х цилиндровый
| |
|
Номинальная мощность (DIN 6271)
|
22.3 кВт (29,9 л.с.)
при 2500 об/мин
| |
|
Макс. крутящий момент
|
105 Нм при 1500 об/мин
| |
|
Рабочий объем
|
1, 642 л
| |
|
Диаметр и ход поршня
|
88 х 90 мм
| |
|
Емкость топливного бака
|
40 л
| |
|
РАБОЧИЕ ПАРАМЕТРЫ
| ||
|
Скорость
|
0-2,8/4,5 км/ч
| |
|
Угловая скорость поворотной платформы
|
9,3 об/мин
| |
|
Максимальный преодолеваемый подъем
|
30 град/58%
| |
|
Усилие тяги рукояти
|
19,1 кН
| |
|
Усилие копания
|
27,5 кН
| |
|
Угол поворота стрелы
|
Влево 72 град / Вправо 62 град
| |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
| ||
|
Насосы
|
2 регулируемых аксеально-поршневых / 1 шестеренный / 1 управляющий
| |
|
Максимальная подача масла
|
2×40 л/мин / 1×26,3 л/мин / 1×11,3 л/мин
| |
|
Настройки предохранительного клапана
- основные насосы
- третий насос
- управляющий насос
|
245 кгс/см2
206 кгс/см2
39 кгс/см2
| |
|
Емкость бака
|
40,0 л
| |
|
ХОДОВАЯ ЧАСТЬ
| ||
|
Ширина машины
|
1740 мм
| |
|
Длина опорной поверхности гусеницы
|
1650 мм
| |
|
Бульдозерный отвал, ширина Х высота
|
1740 × 360 мм
| |
|
Макс. высота отвала до нижней кромки / опускания бульдозерного отвала
|
360/390 мм
| |
|
Кол-во катков (на сторону)
|
Поддерживающие
|
1
|
|
Опорные
|
4
| |
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ КОПАНИЯ Длина рукояти 1320 мм Макс глубина копания 3060 мм Макс вылет рабочего оборудования 5220 мм Макс высота разгрузки 3330 мм Макс высота копания 5720 мм Мин радиус поворота платформы Стандартный 2230 мм При повороте стрелы на 62 град вправо 2290 мм КОВШ Емкость ковша 0,11 м3
|
Стандартное оборудование
· Гидрораспределитель для дополнительной гидроразводки
· Двухскоростная автоматическая коробка передач
· Кабина с обогревателем
· Две рабочие фары
· Бульдозерный отвал
· Резиновые гусеницы шириной 300 м |
