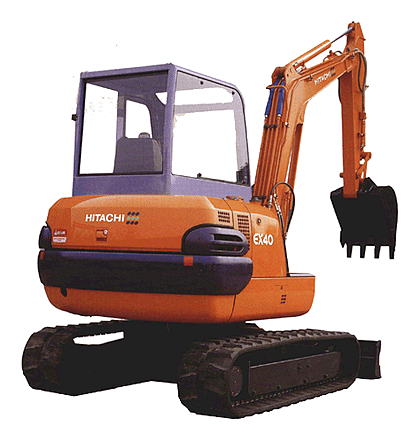

Hitachi ZX40
|
|
|
|

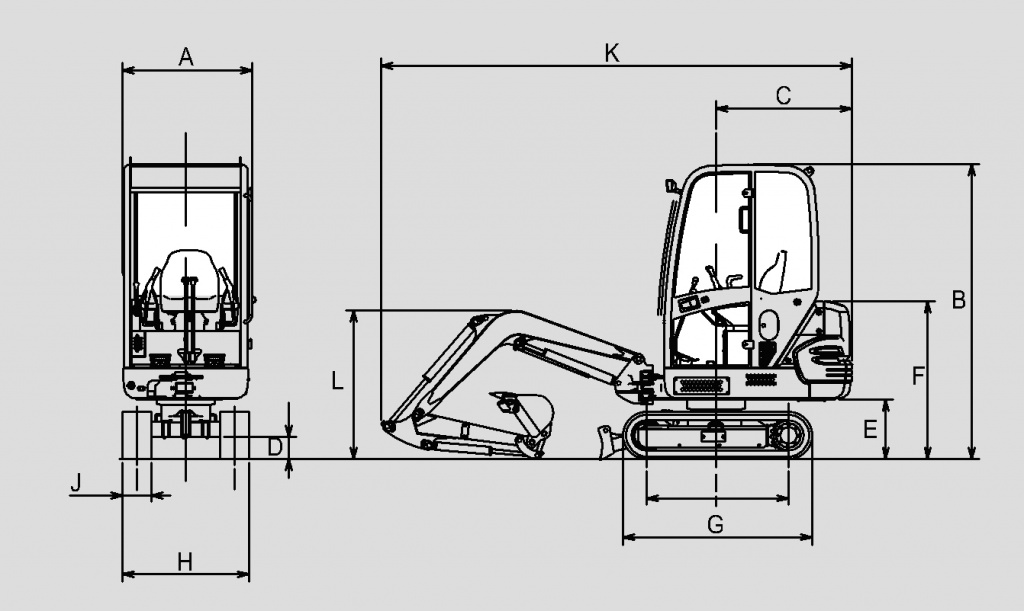

ZX 40
|
|
A
|
1 690
|
|
B
|
2 590
|
|
C
|
1 450
|
|
D
|
335
|
|
E
|
640
|
|
F
|
1 540
|
|
G
|
2 450
|
|
H
|
1 850
|
|
I
|
1 960
|
|
J
|
400
|
|
K
|
5 450
|
|
L
|
1 810
|
|
ZX 40
| ||
|
рукоять 1, 46 м (стандартная)
|
рукоять 1,81 м
| |
|
A
|
5 730
|
6 060
|
|
B
|
3 360
|
3 710
|
|
C
|
5 730
|
5 980
|
|
D
|
4 050
|
4 300
|
|
E
|
4 310
|
4 310
|
|
F
|
2 040
|
2 310
|
|
G
|
430
|
430
|
|
H
|
460
|
460
|
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
ZX40
|
| Вес |
4000 - 4440 кг
|
| ДВИГАТЕЛЬ | |
| Модель |
KUBOTA V2203
|
| Номинальная мощность(DIN 6271) |
26,5 кВт (36 л.с.) при 2100 об/мин
|
| Рабочий объем |
2,197 л
|
|
| |
| РАБОЧИЕ ПАРАМЕТРЫ | |
| Скорость |
0-2,8/4,5 км/ч
|
| Угловая скорость поворотной платформы |
10,0 об/мин
|
| Максимальный преодолеваемый подъем |
30 град/58%
|
| Усилие тяги рукояти |
22,5 кН (стандартная рукоять)
20,3 кН (длинная рукоять) |
| Усилие копания |
32,3 кН
|
| Угол поворота стрелы |
Влево 90 град / Вправо 50 град (без кабины)
Влево 80 град / Вправо 50 град (с кабиной) |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | |
| Насосы |
2 регулируемых аксеально-
поршневых / 1 шестеренный /
1 управляющий
|
| Максимальная подача масла |
2 x 44,1 л/мин
1х10,5 л/мин |
|
Настройки предохранительных клапанов
- рабочее оборудование
- поворотная платформа
- трансмиссия
- управляющий насос
|
245 кгс/см2
176 кгс/см2
245 кгс/см2
39 кгс/см2
|
|
| |
| ХОДОВАЯ ЧАСТЬ | |
| Колея машины |
1450 мм
|
| Длина опорной поверхности гусеницы |
1930 мм
|
| Ширина башмака |
400 мм
|
| Бульдозерный отвал ширина Х высота |
1850 х 375 мм
|
| Высота поднятия / опускания бульдозерного отвала |
395/410 мм
|
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ КОПАНИЯ Длина рукояти Станд/Длинная
1460 / 1810 мм
Макс глубина копания Станд/Длинная
3385 / 3735 мм
Макс вылет рабочего оборудования Станд/Длинная
5720 / 6040 мм
Макс высота разгрузки Станд/Длинная
4020 / 4260 мм
Макс высота копания Станд/Длинная
5700 / 5940 мм
| КОВШ | ||
| Емкость ковша | По стандарту PCSA |
0,17 м3
|
| По стандарту CECE |
0,16 м3
| |
