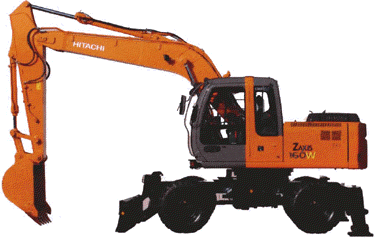

Hitachi ZX160W

	Задний отвал	Задний аутригер	Передний отвал задний аутригер	Передний и задний аутригер
А Длина рукояти, м
2,01	8 510	8 510	8 510	8 510
2,58	8 790	8 790	9 090	9 090
3,10	8 820	8 820	9 120	9 120
B Высота рукояти
2,01	3 130
2,58	*3 045
3,10	3 120
С Расстояние от центра вращения до задней точки противовеса	2 190
D Расстояние от крышки двигателя до земли	2 345
E Дорожный просвет противовеса	1 215
F Общая ширина поворотной части	2 465
G Высота кабины	3 045
H Ширина шин	2 530
J Мин. дорожный просвет	360
K Колесная база	2 550
L Расстояние от центра (середины) поворотной части до заднего моста	1 000
M Передний свес	1 015		1 315	1 320
N Задний свес	1 025	1 030	1 030	1 030
O Макс. опускание отвала	150	-	150	-
P Высота отвала	590	-	590	-
Q Макс. поднятие отвала	440	-	440	-
R Ширина отвала	2530	-	2530	-
S Ширина аутригера (сложенного)	-	2470
T Ширина аутригера (выдвинутого)	-	3570

Длина рукояти		2,01 м	2,58 м	3,10 м
A Maкс. радиус копания		8470	9000	9460
A' Maкс. радиус копания (грунта)		8280	8820	9290
B Maкс. глубина копания		4770	5340	5840
B' Maкс. глубина копания (уровень 8')		4530	5140	5670
C Макс. высота копания		8730	9090	9340
D Maкс. высота разгрузки		6040	6350	6600
E Мин. радиус поворота		3280	2900	2920
F Mакс. высота среза при копании		4230	4830	5330
Сила копания ковша*	ISO	102 Кн	102 Кн	102 Кн
	SAE: PCSA	90 Кн	90 Кн	90 Кн
Сила рабочего хода рукояти*	ISO	110 Кн	82 Кн	74 Кн
	SAE: PCSA	106 Кн	80 Кн	71 Кн

Модель	Isuzu
Engine family	4BG1XABF
Тип двигателя	4BG1XABFA
Тип	с турбонаддувом, 4-х тактный, с водяным охлаждением
Число цилиндров	4
МОЩНОСТЬ
Передвижение
по системе DIN 6271	90,2 кВт/123 л.с. при 2300 мин-1
по системе SAE J1349	90,2 кВт/123 л.с. при 2300 мин-1
по системе ISO 9249	90,2 кВт/123 л.с. при 2300 мин-1
ECE-R24	90,2 кВт/123 л.с. при 2300 мин-1
Копание
по системе DIN6271 усил режим:	89,7 кВт при 2050 мин-1
Обычный режим:	84,8 кВт при 1850 мин-1
по системе SAEJ1349 усил режим:	89,7 кВт при 2050мин-1
Обычный режим:	84,8 кВт при 1850 мин-1
по системе ISO9249 усил режим:	89,7 кВт при 2050мин-1
Обычный режим:	84,8 кВт при 1850 мин-1
Вращающий момент	431 Нм при 1600 мин-1
Рабочий объем	4,329 л
Диаметр и ход поршня	105х125 мм
Аккумуляторы	2х12В/55АН
Генератор	механическое регулирование скорости с шаговым (электро) двигателем.

• Переключатель рабочих режимов, режим копания/Режим рабочего оборудования
• Система контроля оборотов двигателя

• Главные насосы	два аксиально-поршневых насоса с регулируемой производительностью
  Максимальный поток  масла	2 Х 184 л/мин
  Управляющий насос	один шестеренчатый насос
  Максимальный поток  масла	27,8 л/мин
  Поворотный насос	один шестеренчатый насос
  Максимальный поток  масла	27,8 л/мин




Гидравлические моторы


Моторы хода	один аксиально-поршневых мотора с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор






Давление срабатывания предохранительных клапанов



Гидроконтур рабоч. оборудования	34.3 MPa(320кгс/см2)
Гидроконтур механизма поворота	30.4 MPa(320кгс/см2)
Гидроконтур механизма хода	34.3 MPa(355кгс/см2)
Гидроконтур управления	3.9 MPa (40кгс/см2)




Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Диаметр гидроцилиндров и штоков




ГИДРОЦИЛИНДР	КОЛИЧЕСТВО	ДИАМЕТР ГИДРОЦИЛИНДРА	ДИАМЕТР ШТОКА
СТРЕЛЫ	2	110 мм	80 мм
РУКОЯТИ	1	120 мм	90 мм
КОВША	1	105 мм	75 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Всасывающий фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.

В контрольную цепь встроены противоударный клапан и система быстрого прогрева от Hitachi. Система быстрого прогрева предназначена для двигателя и смазочного масла.

Рычаги	2
Рычаги передвижения с педалями	1
Аутригер и/или рычаг  управления отвалом	1

Полноповоротная платформа

Сварная конструкция изготовлена из высокопрочной стали, что обеспечивает повышенную износоустойчивость машины. D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Масляный аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача обеспечивается постоянной смазкой. Стояночный тормоз поворотной платформы – гидромеханический, дискового типа.
Скорость вращения платформы 13.3 мин-1

Кабина оператора

Независимая просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Топливный бак	280
Охлаждающая жидкость	19,2
Моторное масло	15,8
Поворотный механизм	6,2
Трансмиссия	2,9
Передний дифференциал	11
Задний дифференциал	13
Hub reduction gear
Передний мост	2х2
Задний мост	2х2
Гидравлическая система	180
Гидравлический бак	100

Оборудование	Эксплуатационный вес
Бульдозерный отвал	15 800 кг
Задний аутригер	16 300 кг
Передний и задний аутригер	17 300 кг
Аутригер и отвал	16 900 кг
