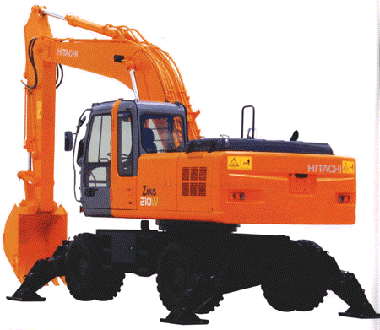

Hitachi ZX210W
|
|
|
|
2.22 m (7'11")
|
2.91 m (9'7")
| |
| A Maкс. радиус копания |
9 490 (31'2")
|
10 150 (33'4")
| |
| A’ Maкс. радиус копания (грунта) |
9 270 (30'5")
|
9 950 (32'8")
| |
| B Maкс. глубина копания |
5 730 (18'10")
|
6 420 (21'1")
| |
| B’ Maкс. глубина копания (уровень 8') |
5 490 (18')
|
6 230 (20'5")
| |
| C Макс. высота копания |
9 420 (30'11")
|
9 850 (32'4")
| |
| D Maкс. высота разгрузки |
6 640 (21'9")
|
7 040 (23'1")
| |
| E Мин. радиус поворота |
3 780 (12'5")
|
3 770 (12'4")
| |
| F Mакс. высота среза при копании |
4 890 (16'1")
|
5 800 (19')
| |
| Сила копания, кН | ISO |
151(15 400, 34 000)
|
151(15 400, 34 000)
|
| SAE:PCSA |
129(13 200, 29 000)
|
129(13 200, 29 000)
| |
| Усилие рукояти, кН | ISO |
141(14 400, 31 700)
|
109(11 100, 42 500)
|
| SAE:PCSA |
134(13 700, 30 200)
|
102(10 400, 23 000)
| |
|
Модель |
6BG1XAB |
|
|
Тип |
дизельный, 4-х тактный водяного охлаждения с турбонаддувом |
|
|
Число цилиндров |
6 |
|
|
Мощность кВт/мин-1 (л.с./об/мин) |
110/2100(150/2100) |
|
|
Макс. крутящий момент |
550 Нм при 1 600 мин-1 |
|
|
Рабочий объем |
6,494 л |
|
|
Диаметр и ход поршня |
105 мм X 125 мм |
|
|
Аккумуляторы |
2 X 12 В / 97 А*ч |
|
|
Регулятор |
Механическое регулирование скорости с шаговым электродвигателем |
|
- Переключатель рабочих режимовРежим копания/Режим рабочего оборудования
- Система контроля оборотов двигателя
-
| Главные насосы | два аксиально-поршневых насоса с регулируемой производительностью |
| Максимальный поток масла | 2 Х 214л/мин |
| Управляющий насос | один шестеренчатый насос |
| Максимальный поток масла | 36 л/мин |
Гидравлические моторы
| Моторы хода | один аксиально-поршневой мотор с регулируемой производительностью |
| Моторы поворота | один аксиально-поршневой мотор |
Давление срабатывания предохранительных клапанов
| Гидроконтур рабочего оборудования | 34.3 MPa (350кгс/см2) |
| Гидроконтур механизма поворота | 30.4 MPa (320кгс/см2) |
| Гидроконтур механизма хода | 34.3 MPa (350кгс/см2) |
| Гидроконтур управления | 3.9 MPa (40кгсф/см2) |
Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
Диаметр гидроцилиндров и штоков
|
Гидроцилиндр
|
КОЛИЧЕСТВО
|
ДИАМЕТР ГИДРОЦИЛИНДРА
|
ДИАМЕТР ШТОКА
|
| СТРЕЛЫ |
2
| 120 мм | 85 мм |
| РУКОЯТИ |
1
| 135 мм | 95 мм |
| КОВША |
1
| 115 мм | 80 мм |
Гидравлические фильтры
В гидравлической линии используются высококачественные гидравлические фильтры. Всасывающий фильтр расположен во всасывающем контуре, а полнопоточные - в обратном и дренажном контурах.
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
Джойстики управления 2
Передвижение педалями 1
Джойстики управления 2
Передвижение педалями 1
Полноповоротная платформа
Сварная конструкция изготовлена из высокопрочной стали, что обеспечивает повышенную износоустойчивость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Масляный аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача обеспечивается постоянной смазкой. Стояночный тормоз поворотной платформы – гидромеханический, дискового типа.
Скорость вращения платформы 13.6 об/мин
Кабина оператора
Независимая просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
Сварная конструкция изготовлена из высокопрочной стали, что обеспечивает повышенную износоустойчивость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Масляный аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача обеспечивается постоянной смазкой. Стояночный тормоз поворотной платформы – гидромеханический, дискового типа.
Скорость вращения платформы 13.6 об/мин
Кабина оператора
Независимая просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартом ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
| Топливный бак | 340 |
| Охлаждающая жидкость | 23 |
| Моторное масло | 25 |
| Мотор поворота | 6,2 |
| Гидравлическая система | 310 |
| Бак для гидравлической жидкости | 135 |
