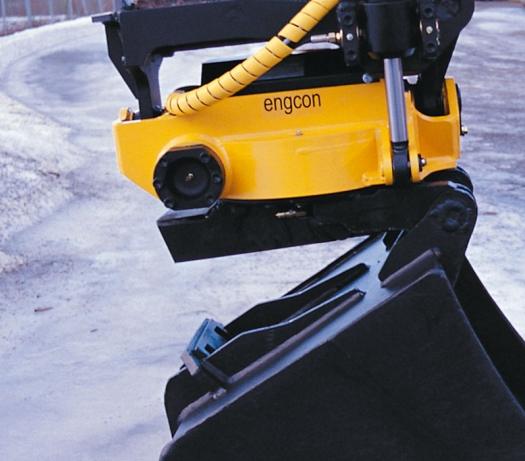

Данное соединение является стандартом фирмы "Volvo", но используется также и некоторыми другими производителями. экскаваторов. Поставляются с гидравлическим или механическим замком. Управление гидравлическим замком для быстрой смены навесного оборудования выполняется непосредственно из кабины.
- Подходит для штатных быстросъемных соединений S1 (20) и S2 (27) экскаваторов Volvo.
- Могут быть приспособлены для использования с эскаваторами любых типов
- Одни и те же ковши могут использоваться на экскаваторах разных весовых категорий
- Гидравлическое или ручное запирание замка, фиксирующего навесное оборудование
- Прочная и надёжная конструкция
- Сварены из стали повышенной прочности.
- Наиболее распрастраненный тип быстросъемных соединений в Скандинавии
- Испытанная конструкция грузоподъёмного крюка
Typ | S1 | S2/27 | S3 |
Диаметр оси A: (мм) | Ø70 | Ø80 | Ø100 |
Ширина B: (мм) | 400 | 450 | 620 |
Длина C: (мм) | 750 | 810 | 870 |
Высота D: (мм) | 130 | 170 | 230 |
Вес: (кг) | 170 | 215 | 300 |
Для экскаваторов весом: (тонн) | 18-24 | 22-32 | 25-40 |
Максимальное давление в гидравлической системе: (MПа) | 21 | 21 | 21 |

|

Для любых экскаваторов весом 18-32 тонны
Зачастую клиенты уже обладают определенным набором навесного оборудования, прежде всего ковшей. Для их эффективного использования с наклонно-поворотными платформами (НПП) "Tiltrotator", оснащенными быстросъемными соединениями, существуют специальные адаптеры. Их наваривают на имеющиеся ковши, таким образом, нет необходимости покупать новые при установке НПП на экскаваторы.

Основные плюсы адаптеров: легкость модификации ковшей для S-соединений, прочность конструкции, сваренной из высококачественной твердой стали. Ниже приведены основные типы адаптеров, в зависимости от модели быстросъемного соединения типа "S":
Тип | GS1 | GS2/27 |
Диаметр оси A: (мм) | Ø70 | Ø80 |
Блина B: (мм) | 410 | 510 |
Ширина C: (мм) | 662 | 715 |
Passar engcon RF: | S1 | S2/27 |
