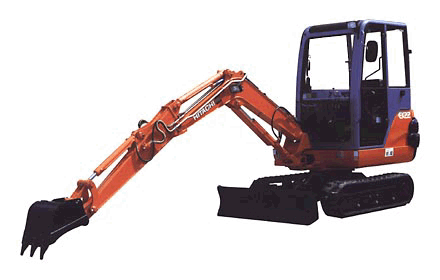

Hitachi ZX25
|
|
|
|

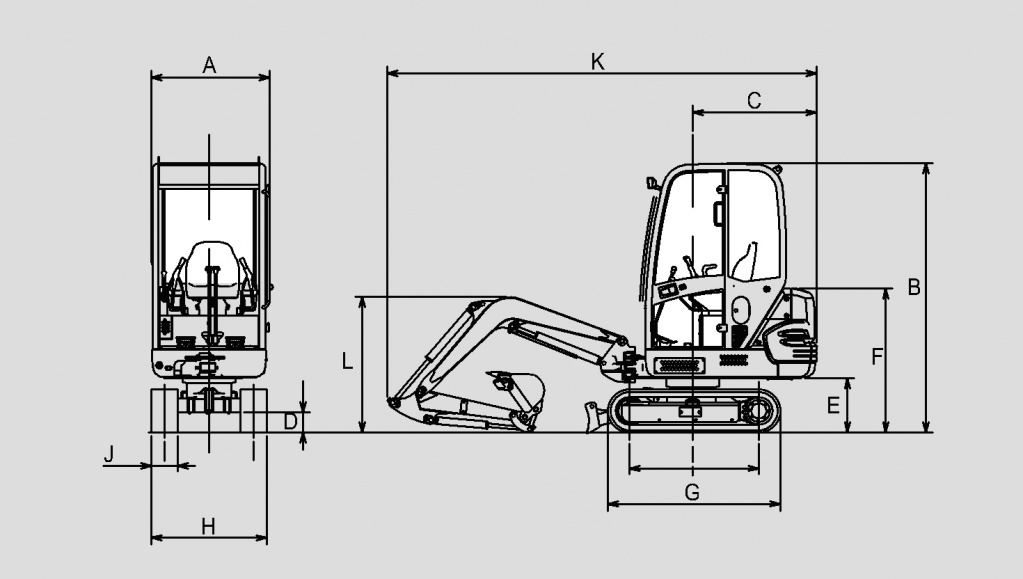

ZX 25
|
|
A
|
1 350
|
|
B
|
2 390
|
|
C
|
1 240
|
|
D
|
325
|
|
E
|
540
|
|
F
|
1 310
|
|
G
|
1 790
|
|
H
|
1 400
|
|
I
|
1 350
|
|
J
|
250
|
|
K
|
4 250
|
|
L
|
1 300
|
|
|

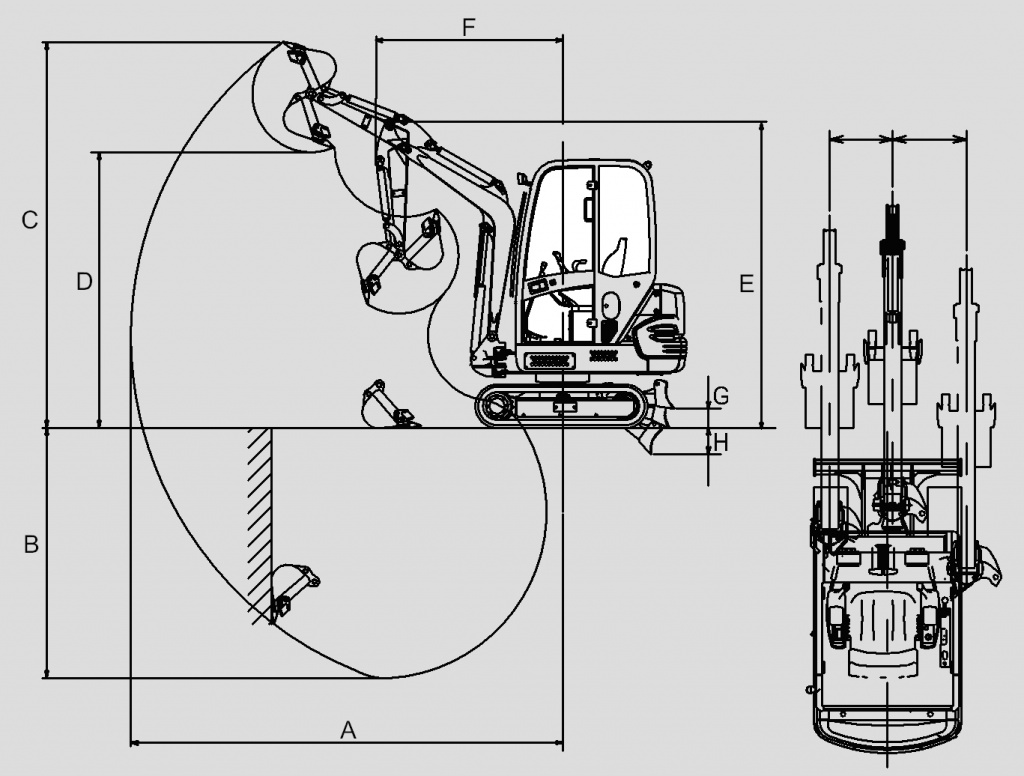

ZX 25
| |
|
|
рукоять 1,10 м (стандартная)
|
рукоять 1,41 м
|
|
A
|
4 370
|
4 650
|
|
B
|
2 440
|
2 740
|
|
C
|
4 140
|
4 300
|
|
D
|
2 950
|
3 120
|
|
E
|
3 260
|
3 270
|
|
F
|
1 700
|
1 750
|
|
G
|
390
|
390
|
|
H
|
355
|
355
|
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
ZX 25
| |
| Вес и давление на грунт | Без кабины |
250 мм резиновая гусеница:
2450 кг (0,32 кгс/см2)
250 мм стальная гусеница: 2510 кг (0,32 кгс/см2)
|
| С кабиной |
250 мм резиновая гусеница:
2520 кг (0,33 кгс/см2)
250 мм стальная гусеница: 2580 кг (0,34 кгс/см2)
| |
| ДВИГАТЕЛЬ | ||
| Модель |
Isuzu 3 YB 1
| |
| Тип |
Дизель, 4-х тактный, житкостного охлаждения, 3-х цилиндровый
| |
| Номинальная мощность (DIN 6271) |
13,7 кВт (18,4 л.с.)
при 2200 об/мин
| |
| Макс. крутящий момент |
62,2 Нм при 1700 об/мин
| |
| Рабочий объем |
1, 131 л
| |
| Диаметр и ход поршня |
77 х 81 мм
| |
| Емкость топливного бака |
| |
| РАБОЧИЕ ПАРАМЕТРЫ | ||
| Скорость |
0-2,2/4,4 км/ч
| |
| Угловая скорость поворотной платформы |
9,2 об/мин
| |
| Максимальный преодолеваемый подъем |
30 град/58%
| |
| Усилие тяги рукояти |
12,4 кН
| |
| Усилие копания |
22 кН
| |
| Угол поворота стрелы |
Влево 80 град / Вправо 50 град
| |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | ||
| Насосы |
2 регулируемых аксеально-поршневых / 1 шестеренный / 1 управляющий
| |
| Максимальная подача масла |
2×26,4 л/мин / 1×14,3 л/мин / 1×5,9 л/мин
| |
|
Настройки предохранительного клапана
- рабочее оборудование
- поворотная платформа
- трансмиссия
- управляющий насос
|
206 кгс/см2
186 кгс/см2
206 кгс/см2
39 кгс/см2
| |
| Емкость бака |
| |
| ХОДОВАЯ ЧАСТЬ | ||
| Ширина машины |
1350 мм
| |
| Длина опорной поверхности гусеницы |
1350 мм
| |
| Бульдозерный отвал, ширина Х высота |
1400 × 390 мм
| |
| Макс. высота отвала до нижней кромки / опускания бульдозерного отвала |
390/355 мм
| |
| Кол-во катков (на сторону) | Поддерживающие |
1
|
| Опорные |
4
| |
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ КОПАНИЯ Длина рукояти
Макс глубина копания
Макс вылет рабочего оборудования
Макс высота разгрузки
Макс высота копания
Мин радиус поворота платформы Стандартный
При повороте стрелы на 62 град вправо
КОВШ Емкость ковша
|
Стандартное оборудование
· Гидрораспределитель для дополнительной гидроразводки
· Двухскоростная автоматическая коробка передач
· Кабина с обогревателем
· Две рабочие фары
· Бульдозерный отвал
· Резиновые гусеницы шириной 250 мм
· Высокопрочные втулки
· ROPS и FOPS
|
Дополнительное оборудование
· Навес
· Башмаки шириной 250 мм с грунтозацепом
|
