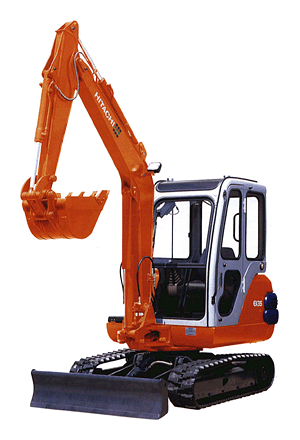

Hitachi ZX40
|
|
|
|
Тент, навес
|
Кабина
|
|

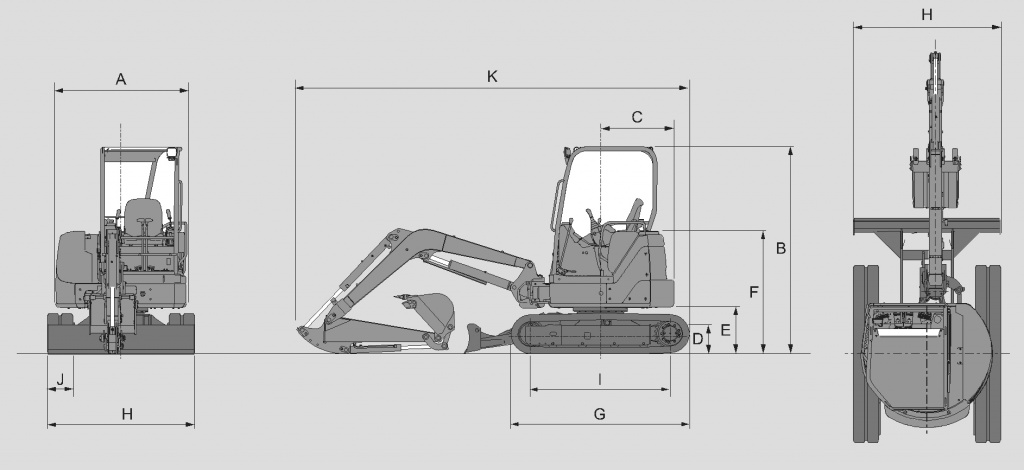

A
|
1 740
|
1 740
|
|
B
|
2 460
|
2 540
|
|
C
|
960
|
960
|
|
D
|
290
|
290
|
|
E
|
560
|
560
|
|
F
|
1 420
|
1 420
|
|
G
|
2 100
|
2 100
|
|
H
|
1 740
|
1 740
|
|
I
|
1 650
|
1 650
|
|
J
|
300
|
300
|
|
K (рукоять 1,32м/1,72м)
|
4 650/ 4 780
|
4 650/ 4 780
|
|

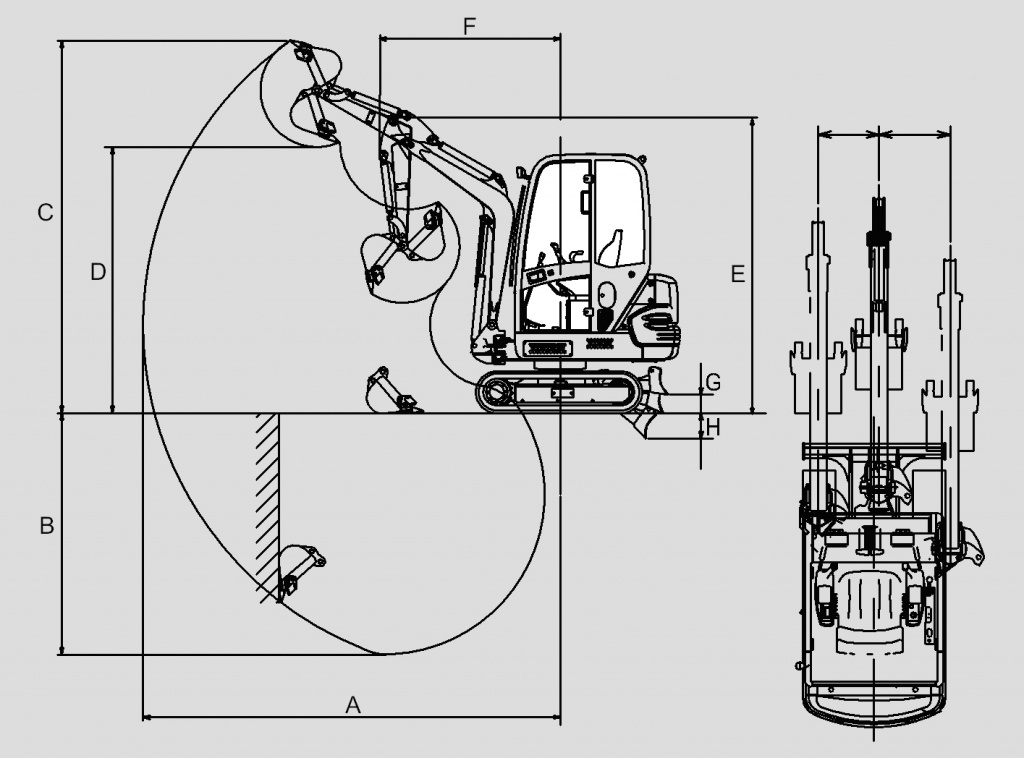

тент, навес
|
кабина
| |||
|
|
рукоять 1,32 м
|
рукоять 1,72 м
|
рукоять 1,32 м
|
рукоять 1,72 м
|
|
A
|
5 220
|
5 530
|
5 220
|
5 530
|
|
B
|
3 060
|
3 460
|
3 060
|
3 460
|
|
C
|
4 900
|
5 010
|
4 720
|
4 820
|
|
D
|
3 490
|
3 600
|
3 330
|
3 430
|
|
E
|
2 070
|
2 170
|
2 230
|
2 290
|
|
F
|
360
|
360
| ||
|
G
|
360
|
360
| ||
|
H
|
2 670
|
3 020
|
2 670
|
3 020
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
ZX35U-2
| |
|
Вес и давление на грунт
|
Без кабины
|
300 мм резиновая гусеница:
3480 кг (0,31 кгс/см2)
3570 кг (0,32 кгс/см2)
|
|
С кабиной
|
300 мм резиновая гусеница:
3630 кг (0,33 кгс/см2)
3720 кг (0,34 кгс/см2)
| |
|
ДВИГАТЕЛЬ
| ||
|
Модель
|
Yanmar 3TNV88
| |
|
Тип
|
Дизель, 4-х тактный, житкостного охлаждения, 3-х цилиндровый
| |
|
Номинальная мощность (DIN 6271)
|
22.3 кВт (29,9 л.с.)
при 2500 об/мин
| |
|
Макс. крутящий момент
|
105 Нм при 1500 об/мин
| |
|
Рабочий объем
|
1, 642 л
| |
|
Диаметр и ход поршня
|
88 х 90 мм
| |
|
Емкость топливного бака
|
40 л
| |
|
РАБОЧИЕ ПАРАМЕТРЫ
| ||
|
Скорость
|
0-2,8/4,5 км/ч
| |
|
Угловая скорость поворотной платформы
|
9,3 об/мин
| |
|
Максимальный преодолеваемый подъем
|
30 град/58%
| |
|
Усилие тяги рукояти
|
19,1 кН
| |
|
Усилие копания
|
27,5 кН
| |
|
Угол поворота стрелы
|
Влево 72 град / Вправо 62 град
| |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
| ||
|
Насосы
|
2 регулируемых аксеально-поршневых / 1 шестеренный / 1 управляющий
| |
|
Максимальная подача масла
|
2×40 л/мин / 1×26,3 л/мин / 1×11,3 л/мин
| |
|
Настройки предохранительного клапана
- основные насосы
- третий насос
- управляющий насос
|
245 кгс/см2
206 кгс/см2
39 кгс/см2
| |
|
Емкость бака
|
40,0 л
| |
|
ХОДОВАЯ ЧАСТЬ
| ||
|
Ширина машины
|
1740 мм
| |
|
Длина опорной поверхности гусеницы
|
1650 мм
| |
|
Бульдозерный отвал, ширина Х высота
|
1740 × 360 мм
| |
|
Макс. высота отвала до нижней кромки / опускания бульдозерного отвала
|
360/390 мм
| |
|
Кол-во катков (на сторону)
|
Поддерживающие
|
1
|
|
Опорные
|
4
| |
